Betoniarka DIY: Zbuduj ją sam i oszczędź! Poradnik eksperta

Witajcie, majsterkowicze! Jeśli trafiliście na ten artykuł, to z pewnością nurtuje Was pytanie, jak samodzielnie zbudować betoniarkę. To zadanie, choć wymagające, jest w zasięgu ręki każdego, kto posiada podstawowe umiejętności techniczne i chęć do pracy. Przygotowałem dla Was kompleksowy przewodnik, który krok po kroku przeprowadzi Was przez cały proces od wyboru materiałów, przez konstrukcję, aż po bezpieczne uruchomienie.

DIY vs. gotowy sprzęt: Kiedy samodzielna konstrukcja ma sens finansowy?

Decyzja o samodzielnej budowie betoniarki typu "SAM" zamiast zakupu gotowego urządzenia to często kwestia kalkulacji i osobistych preferencji. Z mojego doświadczenia wynika, że budowa betoniarki ma największy sens finansowy, gdy dysponujemy już częściami z odzysku na przykład starym silnikiem, bębnem z pralki czy profilami stalowymi. W takiej sytuacji koszt materiałów może być znacząco niższy niż zakup nawet najtańszej, chińskiej betoniarki. Dodatkowo, satysfakcja z wykonania czegoś własnymi rękami i możliwość idealnego dopasowania maszyny do swoich potrzeb (np. niestandardowa pojemność, specyficzny mechanizm przechyłu) są dla wielu majsterkowiczów bezcenne. Jeśli jednak musimy kupić wszystkie komponenty nowe, a nasze potrzeby są standardowe, zakup gotowej betoniarki, zwłaszcza używanej, może okazać się bardziej opłacalny i mniej czasochłonny.

• Argumenty za budową DIY:
  • Niższe koszty: Znaczące oszczędności, jeśli wykorzystujemy części z odzysku (silnik, bęben, profile).
  • Satysfakcja z tworzenia: Niezaprzeczalna przyjemność z samodzielnego wykonania funkcjonalnego urządzenia.
  • Dopasowanie do potrzeb: Możliwość stworzenia betoniarki o niestandardowych wymiarach, pojemności czy z konkretnym mechanizmem przechyłu.
  • Nauka i rozwój umiejętności: Doskonała okazja do pogłębienia wiedzy z zakresu mechaniki, elektryki i spawalnictwa.
• Argumenty przeciw budowie DIY:
  • Czasochłonność: Projektowanie, zbieranie materiałów i sama budowa mogą zająć wiele godzin.
  • Wymagane umiejętności i narzędzia: Konieczność posiadania spawarki, szlifierki, wiertarki i umiejętności ich obsługi.
  • Brak atestów i gwarancji: Maszyna "SAM" nie posiada certyfikatów bezpieczeństwa, co wiąże się z większym ryzykiem.
  • Potencjalnie wyższe koszty: Jeśli wszystkie materiały kupujemy nowe, koszt może zbliżyć się do ceny taniej betoniarki z marketu.
  • Ryzyko błędów konstrukcyjnych: Niewłaściwe obliczenia czy wykonanie mogą prowadzić do awarii lub niebezpiecznych sytuacji.

Aspekty prawne i bezpieczeństwo: O czym musisz pamiętać, zanim zaczniesz spawać?

Zanim zabierzesz się do pracy, muszę podkreślić, że bezpieczeństwo jest absolutnym priorytetem. Betoniarka, zwłaszcza własnej konstrukcji, to maszyna, która może być niebezpieczna, jeśli nie przestrzegamy podstawowych zasad. Pamiętaj, że maszyny "SAM" nie posiadają atestów ani certyfikatów bezpieczeństwa, co oznacza, że cała odpowiedzialność spoczywa na Tobie.

• Osłony na elementy ruchome: To absolutna podstawa! Wirujące koła pasowe, paski klinowe, zębatki czy wały muszą być całkowicie osłonięte. Nawet chwila nieuwagi może doprowadzić do wciągnięcia odzieży lub części ciała, co skutkuje poważnymi obrażeniami.
• Instalacja elektryczna: Silnik musi być podłączony przez wyłącznik różnicowoprądowy (RCD), który zabezpieczy Cię przed porażeniem prądem. Cała metalowa konstrukcja betoniarki musi być prawidłowo uziemiona. Używaj przewodów o odpowiednim przekroju i w dobrym stanie izolacji. Włącznik i wyłącznik powinny być łatwo dostępne i oznaczone.
• Stabilność konstrukcji: Rama musi być na tyle solidna i stabilna, aby utrzymać ciężar bębna z pełnym załadunkiem betonu bez ryzyka przewrócenia się, zwłaszcza podczas mieszania i opróżniania.
• Ochrona osobista: Podczas spawania, cięcia i szlifowania zawsze używaj odpowiednich środków ochrony osobistej: okulary ochronne, rękawice, maska spawalnicza, odzież robocza.
• Wyważenie bębna: Niewyważony bęben będzie generował silne wibracje, co nie tylko przyspieszy zużycie łożysk i ramy, ale także może prowadzić do utraty stabilności maszyny.
• Blokada przechyłu: Mechanizm przechyłu bębna musi posiadać solidną blokadę, która uniemożliwi jego przypadkowe przestawienie się podczas pracy.
• Czystość i porządek: Utrzymuj miejsce pracy w czystości, usuwając wszelkie przeszkody i pozostałości materiałów, które mogłyby spowodować potknięcie lub upadek.

Projekt "SAM": Jakie materiały i narzędzia będą Ci potrzebne?

Stal na ramę: Jakie profile i kątowniki zapewnią stabilność konstrukcji?

Rama to fundament Twojej betoniarki, dlatego jej solidność jest kluczowa. Do budowy ramy najczęściej wykorzystuje się profile stalowe zamknięte (kwadratowe lub prostokątne) o przekroju np. 40x40 mm lub 50x50 mm, a także kątowniki stalowe (np. 40x40x4 mm) lub ceowniki. Wybór odpowiedniego przekroju i grubości ścianki jest niezwykle ważny, ponieważ rama musi udźwignąć nie tylko ciężar samego bębna, silnika i przekładni, ale przede wszystkim ciężar bębna wypełnionego zaprawą betonową, która potrafi ważyć kilkaset kilogramów. Zbyt słaba konstrukcja będzie niestabilna, podatna na drgania i odkształcenia, co może prowadzić do szybkiego zużycia podzespołów, a nawet niebezpiecznych awarii. Pamiętaj, że lepiej zastosować nieco mocniejsze profile, niż ryzykować.

Sercem maszyny jest bęben: Gotowy, z bojlera, a może ze starej pralki?

Wybór bębna to jeden z pierwszych i najważniejszych kroków. Od niego zależy pojemność i wydajność Twojej betoniarki. Dla amatorskiej betoniarki optymalna pojemność to zazwyczaj 80-150 litrów, co pozwala na przygotowanie wystarczającej ilości betonu do mniejszych prac bez konieczności ciągłego opróżniania i napełniania.

• Bęben ze starej pralki automatycznej (tzw. "Frania"):
  • Zalety: Łatwo dostępny, często za darmo lub za niewielkie pieniądze. Wykonany ze stali nierdzewnej, co zapewnia trwałość. Ma już otwory, które można wykorzystać do mocowania mieszadeł.
  • Wady: Zazwyczaj mniejsza pojemność (ok. 60-80 litrów). Wymaga usunięcia wszystkich wewnętrznych elementów (wirnik, grzałki, itp.) i zaślepienia zbędnych otworów.
• Bojler lub hydrofor:
  • Zalety: Duża pojemność (od 80 do nawet 200 litrów), solidna konstrukcja stalowa.
  • Wady: Wymaga wycięcia dużego otworu zasypowego, co jest pracochłonne. Może być ciężki. Konieczne jest dokładne oczyszczenie wnętrza.
• Spawana konstrukcja z blachy:
  • Zalety: Możliwość stworzenia bębna o dowolnej pojemności i kształcie, idealne dopasowanie do projektu.
  • Wady: Wymaga umiejętności spawalniczych i dostępu do giętarki do blachy. Bardziej czasochłonne i kosztowne ze względu na materiał.

Wybór napędu: Silnik, przekładnia i kluczowe parametry, które musisz znać

Napęd to siła robocza Twojej betoniarki. Kluczowe jest odpowiednie dobranie silnika i przekładni, aby bęben obracał się z optymalną prędkością i miał wystarczającą moc do mieszania ciężkiej zaprawy. Z mojego doświadczenia wynika, że silnik o mocy od 1.1 kW do 2.2 kW jest wystarczający dla większości amatorskich betoniarek. Silniki jednofazowe (230V) są łatwiejsze do podłączenia w domowych warunkach, natomiast silniki trójfazowe (400V) oferują większą moc i stabilność pracy, ale wymagają odpowiedniej instalacji. Niezależnie od wyboru, silniki zazwyczaj mają wysokie obroty (1400 lub 2800 obr./min), a optymalne obroty bębna to 25-30 obr./min. Oznacza to, że potrzebujemy przekładni, która zredukuje te wysokie obroty do pożądanej wartości. Najczęściej stosuje się przekładnie pasowe ze względu na ich prostotę, łatwość montażu i stosunkowo niskie koszty. Inne opcje to przekładnie zębate (np. ze starych maszyn rolniczych) lub gotowe motoreduktory, które są droższe, ale kompaktowe i efektywne. Pamiętaj, aby dobrać odpowiednie przełożenie, które zapewni bębnowi wystarczający moment obrotowy do mieszania betonu.

Niezbędnik majsterkowicza: Spawarka, szlifierka i inne narzędzia, bez których się nie obędzie

Do budowy betoniarki "SAM" będziesz potrzebował kilku podstawowych narzędzi, które są niezbędne do obróbki stali i montażu:

• Spawarka: Niezbędna do łączenia profili stalowych ramy. Spawarka inwertorowa (MMA) lub migomat (MIG/MAG) będzie idealna.
• Szlifierka kątowa: Do cięcia profili, szlifowania spawów i przygotowania powierzchni. Przyda się z różnymi tarczami (do cięcia metalu, do szlifowania).
• Wiertarka: Do wiercenia otworów pod śruby, oś bębna, mocowania silnika itp.
• Miarka, kątownik, poziomica: Do precyzyjnego wymiarowania i utrzymania geometrii konstrukcji.
• Imadło i ściski stolarskie/spawalnicze: Do unieruchamiania elementów podczas cięcia, wiercenia i spawania.
• Klucze płaskie i nasadowe: Do montażu śrub i nakrętek.
• Narzędzia ślusarskie: Młotek, przecinak, pilnik.
• Narzędzia do ochrony osobistej: Maska spawalnicza, okulary ochronne, rękawice, odzież robocza.

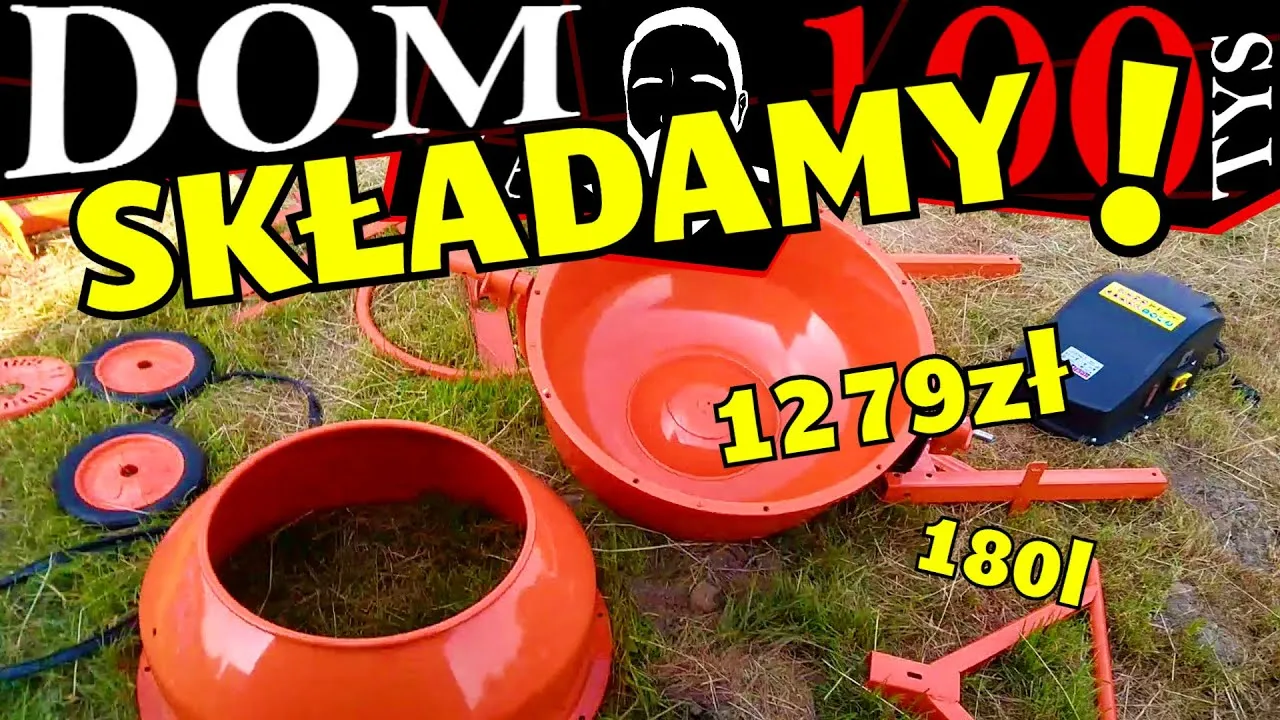

Rama nośna: Solidny fundament dla Twojej betoniarki

Wymiarowanie i cięcie profili: Jak stworzyć solidną i mobilną podstawę?

Projektowanie ramy to kluczowy etap. Musimy zapewnić jej stabilność i wytrzymałość, a także pomyśleć o mobilności. Oto jak to zrobić:

1. Projekt i szkic: Zacznij od narysowania szczegółowego szkicu ramy, uwzględniając wymiary bębna, silnika, przekładni i mechanizmu przechyłu. Zastanów się, czy chcesz, aby betoniarka była mobilna (na kołach) czy stacjonarna.
2. Wymiarowanie: Precyzyjnie wymierz wszystkie elementy ramy. Pamiętaj o zachowaniu kątów prostych i równoległości, aby konstrukcja była stabilna i nie "tańczyła" podczas pracy.
3. Cięcie profili: Użyj szlifierki kątowej z tarczą do cięcia metalu. Cięcia muszą być proste i dokładne, aby elementy idealnie do siebie pasowały. W przypadku cięć pod kątem (np. 45 stopni) do łączenia narożników, użyj kątownika do precyzyjnego oznaczenia linii cięcia.
4. Przygotowanie do spawania: Oczyść końce profili z rdzy, farby i wszelkich zanieczyszczeń, aby zapewnić dobrą jakość spawu.
5. Dodatkowe wzmocnienia: W miejscach, gdzie będą montowane łożyska bębna, silnik czy mechanizm przechyłu, warto przewidzieć dodatkowe wzmocnienia w postaci krótszych odcinków profili lub grubych blach.

Spawanie ramy: Kluczowe techniki i najczęstsze błędy

Spawanie to umiejętność, która wymaga precyzji i doświadczenia. Pamiętaj, że jakość spawów bezpośrednio wpływa na bezpieczeństwo i trwałość całej konstrukcji. Przed przystąpieniem do spawania właściwej ramy, warto poćwiczyć na kawałkach profili. Zawsze używaj maski spawalniczej, rękawic i odpowiedniej odzieży.

Podczas spawania ramy, staraj się spawać elementy stopniowo, naprzemiennie, aby uniknąć nadmiernych naprężeń i odkształceń materiału. Po zespawaniu poszczególnych sekcji, sprawdź ich geometrię kątownikiem i poziomicą. Spawy powinny być pełne, bez pęknięć i niedospawów. Po ostygnięciu, usuń żużel i wygładź spawy szlifierką kątową.

• Najczęstsze błędy podczas spawania:
  • Niewłaściwe parametry spawania: Zbyt niskie natężenie prądu powoduje słabe wtopienie, zbyt wysokie przepalenie materiału.
  • Brak przygotowania powierzchni: Spawanie na zardzewiałej lub zabrudzonej stali skutkuje słabymi i porowatymi spawami.
  • Zbyt szybkie prowadzenie elektrody/drutu: Prowadzi do płytkiego wtopienia i braku wypełnienia spoiny.
  • Brak naprzemiennego spawania: Spawanie wszystkich połączeń po jednej stronie może spowodować odkształcenie ramy.
  • Niestabilne mocowanie elementów: Elementy muszą być solidnie unieruchomione przed spawaniem, aby uniknąć przesunięć.

Montaż kół i dyszla: Jak zapewnić maszynie pełną mobilność?

Jeśli Twoja betoniarka ma być mobilna, musisz zamontować koła. Najczęściej stosuje się koła pompowane lub pełne, o średnicy około 20-30 cm, zamocowane na osi. Oś może być wykonana z pręta stalowego o odpowiedniej średnicy, osadzonego w tulejach przyspawanych do ramy. Pamiętaj o zabezpieczeniu kół przed zsunięciem (np. za pomocą zawleczek). Jeśli planujesz transportować betoniarkę, warto dodać krótki dyszel, który ułatwi jej przemieszczanie.

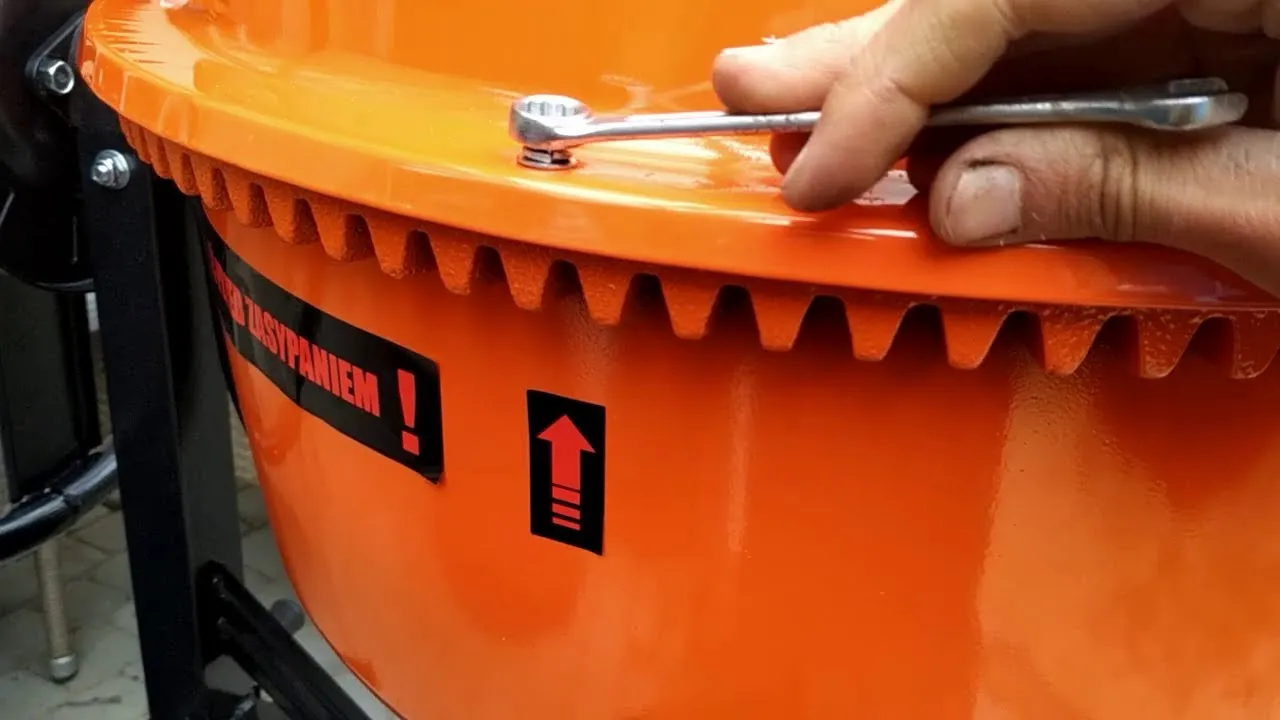

Bęben i jego mechanizm: Serce Twojej betoniarki

Jak przygotować i zamocować bęben do osi obrotowej?

Przygotowanie bębna to klucz do efektywnego mieszania. Oto kroki, jak to zrobić:

1. Przygotowanie bębna:
   • Bęben z pralki: Usuń wszystkie wewnętrzne elementy (wirnik, grzałki, resztki uszczelnień). Zaślep wszelkie niepotrzebne otwory (np. po grzałkach) za pomocą spawania lub solidnych śrub z uszczelkami.
   • Bojler/hydrofor: Wyznacz i wytnij otwór zasypowy o odpowiedniej wielkości. Pamiętaj, aby krawędzie były gładkie i nieostre. Dokładnie oczyść wnętrze z osadów.
   • Blacha spawana: Upewnij się, że wszystkie spawy są szczelne i gładkie.
2. Mocowanie osi: Bęben musi być solidnie i wyważenie zamocowany na osi obrotowej. Oś zazwyczaj przechodzi przez środek bębna. Możesz przyspawać do bębna flansze lub piasty, do których następnie przymocujesz oś.
3. Wyważenie: Po zamocowaniu bębna na osi, sprawdź jego wyważenie. Niewyważony bęben będzie generował wibracje, co skróci żywotność łożysk i całej konstrukcji. W razie potrzeby, dociąż bęben w odpowiednich miejscach (np. przyspawując niewielkie kawałki blachy) lub skoryguj mocowanie osi.
4. Otwór do opróżniania: W przypadku bębna z bojlera lub spawanej blachy, pamiętaj o odpowiednim ukształtowaniu otworu zasypowego, tak aby ułatwiał on również opróżnianie betonu.

Łożyskowanie bębna: Jakie łożyska wybrać i jak je poprawnie osadzić?

Płynny i stabilny obrót bębna pod obciążeniem zapewniają odpowiednie łożyska. Najczęściej stosuje się łożyska kulkowe samonastawne lub łożyska stożkowe, które dobrze radzą sobie z obciążeniami promieniowymi i osiowymi. Ważne jest, aby łożyska były odpowiednio zwymiarowane do średnicy osi i obciążenia. Osadź je w solidnych obudowach łożyskowych (tzw. "korpusach"), które następnie zostaną przykręcone lub przyspawane do ramy. Pamiętaj o zabezpieczeniu łożysk przed wilgocią i kurzem za pomocą uszczelnień (simmeringów) oraz regularnym smarowaniu, co znacząco przedłuży ich żywotność.

Mieszadła wewnątrz bębna: Prosty sposób na idealnie wymieszany beton

Aby beton był idealnie wymieszany, wewnątrz bębna muszą znajdować się mieszadła. Możesz je wykonać z kątowników stalowych lub płaskowników, przyspawanych do wewnętrznej ścianki bębna. Zazwyczaj montuje się 2-3 mieszadła, rozmieszczone równomiernie. Ich zadaniem jest podnoszenie i opadanie betonu podczas obrotu bębna, co zapewnia jego dokładne wymieszanie. Kąt nachylenia mieszadeł powinien być taki, aby skutecznie zagarniały i przerzucały mieszankę, ale jednocześnie nie powodowały jej zbyt szybkiego wyrzucania z bębna.

Napęd: Jak uruchomić betoniarkę i dobrać parametry?

Silnik 230V czy 400V? Analiza mocy i obrotów dla Twoich potrzeb

Wybór silnika to jedna z kluczowych decyzji. Musimy wziąć pod uwagę dostępność zasilania oraz moc potrzebną do naszej betoniarki. Poniżej przedstawiam porównanie:

Cecha	Silnik 230V (jednofazowy)	Silnik 400V (trójfazowy)
Dostępność zasilania	Standardowe gniazdko domowe, powszechnie dostępne.	Wymaga instalacji trójfazowej ("siły"), rzadziej dostępna w każdym miejscu.
Moc	Zazwyczaj od 1.1 kW do 2.2 kW. Wystarczająca dla bębnów 80-150 litrów.	Łatwiej dostępne moce powyżej 2.2 kW, bardziej stabilna praca pod obciążeniem.
Rozruch	Wymaga kondensatora rozruchowego, co może być źródłem problemów (spadek mocy, przegrzewanie).	Prostszy i mocniejszy rozruch, bez kondensatorów.
Cena	Często droższe w stosunku do mocy niż silniki 400V.	Zazwyczaj bardziej ekonomiczne w przeliczeniu na kW mocy.
Instalacja	Prostsze podłączenie, ale wymaga solidnego uziemienia i RCD.	Wymaga bardziej zaawansowanej instalacji elektrycznej i zabezpieczeń.
Zastosowanie	Idealny do małych i średnich betoniarek amatorskich, gdzie nie ma "siły".	Lepszy do większych betoniarek lub intensywnej pracy, jeśli mamy dostęp do 400V.

Osobiście polecam silnik 230V o mocy 1.5 kW do 2.2 kW dla większości domowych zastosowań. Jest to dobry kompromis między mocą a łatwością podłączenia.

Przekładnia pasowa: Jak obliczyć średnicę kół i dobrać pasek klinowy?

Przekładnia pasowa to najprostszy sposób na redukcję obrotów silnika do optymalnych 25-30 obr./min bębna. Oto jak ją zaprojektować:

1. Określ obroty silnika (N_s) i bębna (N_b):
   • Silnik: N_s = 1400 obr./min lub 2800 obr./min (sprawdź na tabliczce znamionowej silnika).
   • Bęben: N_b = 25-30 obr./min (przyjmijmy 28 obr./min).
2. Oblicz wymagane przełożenie (i):
   • i = Ns / Nb
   • Przykład: Jeśli N_s = 1400 obr./min i N_b = 28 obr./min, to i = 1400 / 28 = 50. Potrzebujemy przełożenia 1:50.
3. Dobierz średnice kół pasowych:
   • Przełożenie jest również stosunkiem średnic kół pasowych: i = Dduże / Dmałe.
   • D_małe to średnica koła na wale silnika, D_duże to średnica koła na osi bębna.
   • Jeśli przyjmiemy, że koło na silniku (D_małe) ma np. 80 mm, to: Dduże = i * Dmałe = 50 * 80 mm = 4000 mm (4 metry). To jest oczywiście nierealne! Oznacza to, że potrzebujemy dwóch stopni redukcji.
4. Przekładnia dwustopniowa:
   • Zazwyczaj stosuje się dwa stopnie redukcji. Załóżmy, że każdy stopień ma przełożenie około 1:7.
   • Pierwszy stopień: Silnik (N_s=1400) -> Wałek pośredni (N_p).
     • Koło na silniku (D_s) = 80 mm.
     • Koło na wałku pośrednim (D_p1) = 80 mm * 7 = 560 mm.
     • Obroty wałka pośredniego: N_p = 1400 / 7 = 200 obr./min.
   • Drugi stopień: Wałek pośredni (N_p=200) -> Bęben (N_b).
     • Koło na wałku pośrednim (D_p2) = 80 mm (na tym samym wałku, co D_p1).
     • Koło na osi bębna (D_b) = 80 mm * 7 = 560 mm.
     • Obroty bębna: N_b = 200 / 7 = ~28.5 obr./min.
   • W ten sposób uzyskujemy pożądane obroty bębna. Pamiętaj, że wałek pośredni musi być solidnie łożyskowany i zamocowany do ramy.
5. Dobór paska klinowego: Po ustaleniu średnic kół i odległości między osiami, zmierz obwód potrzebnego paska. Pamiętaj, aby wybrać pasek o odpowiednim profilu (np. A, B, C) i długości. Zawsze warto mieć zapasowy pasek.

Montaż silnika i napinanie paska: Krok po kroku do sprawnego działania

Prawidłowy montaż silnika i napinanie paska to gwarancja bezawaryjnej pracy:

1. Montaż silnika: Przymocuj silnik do ramy za pomocą śrub. Upewnij się, że jest stabilnie osadzony i nie ma luzów. Warto zastosować regulowaną podstawę silnika, która pozwoli na łatwe napinanie paska.
2. Montaż kół pasowych: Zamontuj koła pasowe na wałach silnika, wałka pośredniego i osi bębna. Upewnij się, że są one osadzone prosto i równolegle do siebie, aby pasek nie spadał i nie zużywał się nierównomiernie.
3. Zakładanie paska: Załóż pasek klinowy na koła pasowe.
4. Napinanie paska: Pasek powinien być napięty na tyle, aby nie ślizgał się pod obciążeniem, ale nie za mocno, aby nie obciążać nadmiernie łożysk silnika i bębna. Prawidłowe napięcie sprawdzisz, naciskając na środek dłuższego odcinka paska powinien ugiąć się o około 1-2 cm. Użyj regulacji podstawy silnika lub napinacza.

Instalacja elektryczna: Bezpieczne podłączenie włącznika i przewodów

Instalacja elektryczna to element, w którym nie ma miejsca na kompromisy. Błędy mogą prowadzić do porażenia prądem lub pożaru. Zawsze, jeśli nie jesteś pewien, skonsultuj się z elektrykiem.

1. Wyłącznik różnicowoprądowy (RCD): Podłącz betoniarkę do gniazdka zabezpieczonego wyłącznikiem różnicowoprądowym o prądzie zadziałania 30 mA. Jeśli nie masz takiego w instalacji, koniecznie zastosuj przenośny RCD wpinany do gniazdka.
2. Uziemienie: Cała metalowa konstrukcja betoniarki musi być solidnie uziemiona. Podłącz przewód ochronny (żółto-zielony) do ramy betoniarki i do zacisku uziemiającego w silniku.
3. Przewody: Użyj przewodów o odpowiednim przekroju (np. 3x2.5 mm² dla silnika 230V o mocy do 2.2 kW) i w gumowej izolacji, odpornej na uszkodzenia mechaniczne i warunki atmosferyczne.
4. Włącznik/wyłącznik: Zamontuj włącznik/wyłącznik w łatwo dostępnym miejscu na ramie. Powinien to być wyłącznik awaryjny (grzybek) lub co najmniej solidny włącznik z osłoną przed kurzem i wilgocią.
5. Zabezpieczenie przed przeciążeniem: Warto zastosować wyłącznik termiczny lub bezpiecznik topikowy, który zabezpieczy silnik przed przegrzaniem w przypadku przeciążenia.
6. Ochrona przed wilgocią: Wszystkie połączenia elektryczne i silnik powinny być zabezpieczone przed bezpośrednim kontaktem z wodą i wilgocią.

Mechanizm przechyłu: Wygodne opróżnianie bębna

Konstrukcja "kołyski": Prosty i niezawodny system opróżniania

Mechanizm przechyłu typu "kołyska" to jedno z najprostszych i najczęściej stosowanych rozwiązań w betoniarkach "SAM". Polega on na tym, że bęben jest osadzony na dwóch czopach lub łożyskach, które pozwalają mu obracać się wokół poziomej osi. Do bębna przyspawana jest dźwignia lub rączka, za pomocą której ręcznie przechylamy bęben, aby opróżnić zawartość. Ważne jest, aby oś przechyłu była stabilna, a mechanizm posiadał solidną blokadę, która uniemożliwi przypadkowe przechylenie bębna podczas mieszania. Blokada może być realizowana za pomocą prostego bolca wchodzącego w otwory w ramie lub specjalnego mechanizmu zapadkowego.

Przechył na korbę z blokadą: Rozwiązanie dla bardziej wymagających

Dla tych, którzy cenią sobie większy komfort i precyzję, polecam mechanizm przechyłu z korbą i blokadą. Jest to rozwiązanie bardziej zaawansowane, często oparte na kole zębatym (np. zębatka i ślimak lub zębatka i małe koło zębate), które umożliwia płynne i kontrolowane przechylanie bębna. Korbka pozwala na precyzyjne ustawienie kąta nachylenia bębna, a wbudowana blokada (np. zapadka) utrzymuje go w wybranej pozycji. Takie rozwiązanie jest szczególnie przydatne przy większych bębnach, gdzie ręczne przechylanie mogłoby być zbyt ciężkie. Można wykorzystać elementy z demontażu starych maszyn rolniczych lub budowlanych.

Testy i wykończenie: Sprawdź swoją konstrukcję

Malowanie i zabezpieczenie antykorozyjne: Jak przedłużyć żywotność betoniarki?

Po zakończeniu budowy i przetestowaniu wszystkich mechanizmów, warto zadbać o estetykę i trwałość Twojej betoniarki. Malowanie i zabezpieczenie antykorozyjne to nie tylko kwestia wyglądu, ale przede wszystkim sposób na przedłużenie żywotności maszyny. Dokładnie oczyść całą konstrukcję z rdzy, kurzu i tłuszczu. Następnie nałóż warstwę podkładu antykorozyjnego, a po jego wyschnięciu dwie warstwy farby nawierzchniowej, najlepiej emalii chlorokauczukowej lub innej farby do metalu, odpornej na warunki atmosferyczne. Pamiętaj, aby nie malować ruchomych części, takich jak osie, łożyska czy powierzchnie cierne kół pasowych.

Osłony na elementy ruchome: Nie zapominaj o bezpieczeństwie!

Powtarzam to jeszcze raz, bo to niezwykle ważne: bezpieczeństwo przede wszystkim! Wszystkie ruchome elementy napędu muszą być bezwzględnie osłonięte. Nie lekceważ tego etapu, nawet jeśli wydaje Ci się, że "nic się nie stanie".

• Osłona kół pasowych i paska klinowego: Wykonaj solidną osłonę z blachy stalowej lub siatki, która całkowicie zakryje koła pasowe i pasek. Osłona powinna być na tyle wytrzymała, aby wytrzymać przypadkowe uderzenie i na tyle szczelna, aby uniemożliwić dostęp do ruchomych części.
• Osłona zębatek (jeśli używasz): Podobnie jak w przypadku pasków, zębatki muszą być całkowicie zakryte.
• Osłona wałów i łożysk: Tam, gdzie wały wystają poza obudowę, również należy rozważyć zastosowanie osłon.

Przeczytaj również: Ile pali koparka na godzinę? Precyzyjne dane i rady eksperta.

Pierwsze mieszanie: Jak sprawdzić, czy wszystko działa poprawnie?

Zanim przystąpisz do pełnego obciążenia, przeprowadź testowe uruchomienie i mieszanie. To pozwoli Ci wykryć ewentualne niedociągnięcia i dokonać korekt.

1. Uruchomienie na sucho: Włącz betoniarkę bez obciążenia. Posłuchaj, czy silnik pracuje równo, czy nie ma dziwnych dźwięków, stuków czy zgrzytów. Sprawdź, czy bęben obraca się płynnie i czy pasek nie ślizga się.
2. Test z wodą: Napełnij bęben wodą (ok. 1/3 pojemności) i uruchom betoniarkę. Obserwuj, czy bęben obraca się stabilnie, czy nie ma nadmiernych wibracji. Sprawdź szczelność bębna.
3. Test z piaskiem/żwirem: Dodaj do wody trochę piasku lub żwiru. Zobacz, jak mieszadła radzą sobie z mieszaniem. Sprawdź, czy silnik nie przegrzewa się i czy pasek nie ślizga się pod obciążeniem.
4. Test z betonem (mała partia): Przygotuj niewielką partię betonu. Obserwuj proces mieszania, pracę silnika i przekładni. Sprawdź, czy mechanizm przechyłu działa płynnie i bezpiecznie.
5. Kontrola temperatury: Po kilku minutach pracy dotknij silnika i łożysk. Nie powinny być nadmiernie gorące. Jeśli są, może to świadczyć o przeciążeniu lub źle dobranych łożyskach/pasku.
6. Dokręcenie śrub: Po pierwszych testach, sprawdź i dokręć wszystkie śruby i nakrętki, ponieważ wibracje mogły spowodować ich poluzowanie.
