Co robi geodeta w terenie? Wszystko o jego roli na budowie

Ten artykuł szczegółowo opisuje, jakie konkretne zadania wykonuje geodeta w terenie, od początkowych pomiarów po inwentaryzację powykonawczą. Dowiesz się, dlaczego jego precyzja jest kluczowa dla każdej inwestycji budowlanej i jaki sprzęt wykorzystuje w swojej codziennej pracy.

Kim jest geodeta w terenie i dlaczego jego praca jest tak ważna?

Geodeta w terenie to nie tylko osoba z urządzeniem pomiarowym. To kluczowy specjalista, którego praca stanowi fundament każdej inwestycji budowlanej, od małego domku jednorodzinnego po skomplikowane obiekty infrastrukturalne. Moje doświadczenie pokazuje, że bez precyzyjnych pomiarów geodezyjnych, żaden projekt nie może zostać zrealizowany bezpiecznie i zgodnie z zamierzeniem. Główne obowiązki geodety w terenie obejmują tyczenie obiektów budowlanych czyli przenoszenie projektu z papieru na rzeczywisty grunt, pomiary realizacyjne i kontrolne w trakcie trwania budowy, a także niezbędne pomiary inwentaryzacyjne, wykonywane po zakończeniu prac. To również obsługa prawna nieruchomości, taka jak wznowienia znaków granicznych czy podziały działek. Praca geodety jest procesem wieloetapowym, rozpoczynającym się na długo przed wbiciem pierwszej łopaty i trwającym aż do formalnego oddania obiektu do użytku.

Precyzja ma znaczenie: dlaczego dokładność pomiarów jest kluczowa?

W geodezji nie ma miejsca na kompromisy, jeśli chodzi o dokładność. Precyzja pomiarów jest absolutnie niezbędna dla bezpieczeństwa, funkcjonalności i prawidłowości każdej inwestycji. Błędy, nawet te pozornie niewielkie, mogą prowadzić do katastrofalnych konsekwencji od wadliwego posadowienia budynku, przez kolizje z istniejącą infrastrukturą podziemną, aż po poważne problemy prawne i finansowe. Tolerancje błędu w pomiarach geodezyjnych są ściśle określone w przepisach prawa i normach technicznych, a ich przestrzeganie jest gwarancją, że budowany obiekt będzie stabilny, bezpieczny i zgodny z projektem. To właśnie geodeta, dzięki swojej wiedzy i zaawansowanemu sprzętowi, jest strażnikiem tej precyzji na placu budowy.

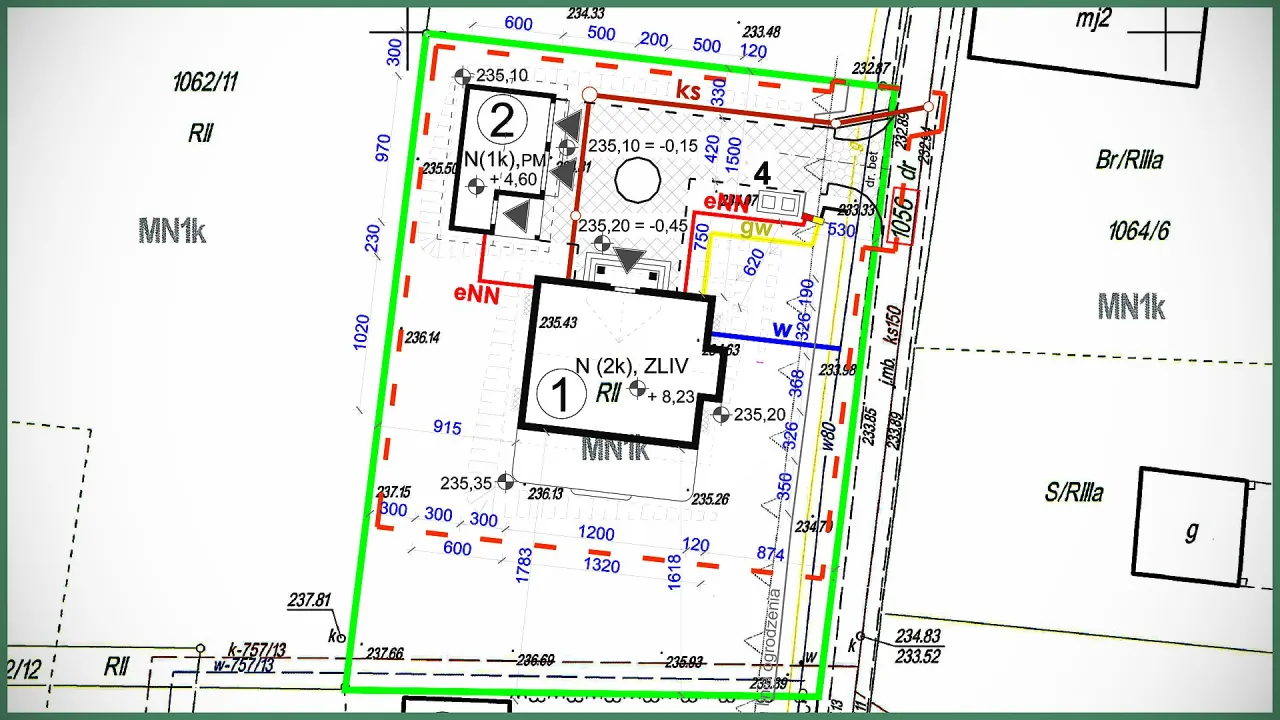

Mapa do celów projektowych: fundament każdej inwestycji

Zanim na placu budowy pojawi się pierwszy sprzęt, niezbędny jest jeden z najważniejszych dokumentów mapa do celów projektowych. Jest to opracowanie kartograficzne, które przedstawia aktualny stan zagospodarowania terenu, jego ukształtowanie, uzbrojenie podziemne i naziemne, a także granice działek. Geodeta sporządza ją na podstawie aktualnych pomiarów terenowych oraz danych z państwowego zasobu geodezyjnego i kartograficznego. Mapa ta stanowi podstawę dla architekta i projektantów branżowych do stworzenia projektu budowlanego. Bez niej nie można uzyskać pozwolenia na budowę ani rozpocząć jakichkolwiek prac. Jest to więc pierwszy i absolutnie niezbędny krok w procesie realizacji każdej inwestycji.

Tyczenie obiektów: przenoszenie projektu z papieru na grunt

Tyczenie obiektu budowlanego to jeden z najbardziej fundamentalnych i odpowiedzialnych zadań geodety w terenie. Polega ono na precyzyjnym przeniesieniu wszystkich kluczowych elementów projektu osi konstrukcyjnych, punktów charakterystycznych, granic obiektu z planów i rysunków na rzeczywisty grunt. To właśnie w tym momencie projekt zaczyna nabierać fizycznych kształtów. Geodeta, posługując się zaawansowanym sprzętem pomiarowym, wyznacza i trwale zaznacza w terenie punkty, które będą stanowiły odniesienie dla wszystkich ekip budowlanych. Od prawidłowości tyczenia zależy późniejsze, bezbłędne posadowienie budynku i jego zgodność z zatwierdzonym projektem.

Jak geodeta wyznacza osie i poziomy na placu budowy?

Proces wyznaczania osi i poziomów na placu budowy wymaga metodycznego podejścia i niezwykłej precyzji. Geodeta najpierw ustala główną osnowę geodezyjną, czyli sieć punktów o znanych współrzędnych, które stanowią bazę dla wszystkich dalszych pomiarów. Następnie, korzystając z tachimetru elektronicznego, przenosi z projektu na grunt osie główne budynku, wyznaczając je za pomocą drewnianych palików, metalowych prętów lub specjalnych reperów. Poziomy, czyli wysokości, są wyznaczane za pomocą niwelatora, który pozwala na precyzyjne określenie różnic wysokościowych i zaznaczenie ich na łatach czy specjalnych ławach ciesielskich. Wszystkie te czynności mają na celu zapewnienie, że każdy element konstrukcji od fundamentów, przez ściany, aż po dach zostanie wykonany zgodnie z wymiarami i położeniem określonym w projekcie.

Pomiary realizacyjne i kontrolne: nadzór geodezyjny w trakcie budowy

Rola geodety nie kończy się na tyczeniu. W trakcie trwania budowy, geodeta pełni funkcję swoistego "oka" projektu, nieustannie monitorując zgodność postępów prac z zatwierdzonymi planami. Pomiary realizacyjne polegają na bieżącym wyznaczaniu kolejnych elementów konstrukcyjnych, takich jak słupy, ściany, otwory okienne czy drzwiowe, a także kontroli ich położenia i wymiarów. Pomiary kontrolne to natomiast weryfikacja już wykonanych prac. Geodeta sprawdza, czy fundamenty zostały wylane na odpowiednim poziomie, czy ściany są pionowe i w osi, a stropy poziome. Taki stały nadzór geodezyjny jest gwarancją, że ewentualne odchylenia od projektu zostaną wykryte i skorygowane na wczesnym etapie, zanim staną się poważnym problemem.

Kontrola pionów, poziomów i osi konstrukcji

Jednym z kluczowych zadań geodety w trakcie budowy jest bieżąca kontrola pionów, poziomów i osi konstrukcji. Wykorzystując niwelatory laserowe, tachimetry i specjalistyczne przyrządy, geodeta sprawdza, czy ściany są idealnie pionowe, czy stropy leżą w jednej płaszczyźnie poziomej i czy wszystkie elementy konstrukcyjne znajdują się dokładnie w osiach wyznaczonych w projekcie. Ta skrupulatna weryfikacja jest niezwykle ważna, ponieważ gwarantuje bezpieczeństwo i stabilność budowanego obiektu. Jakiekolwiek odchylenia w pionach czy poziomach mogą osłabić konstrukcję, prowadzić do problemów z montażem kolejnych elementów, a w skrajnych przypadkach nawet do katastrofy budowlanej. Moja praca polega na tym, aby takich sytuacji uniknąć.

Tyczenie sieci uzbrojenia terenu

Współczesne budownictwo to nie tylko sam budynek, ale również cała infrastruktura techniczna, czyli sieci uzbrojenia terenu. Mówimy tu o wodociągach, kanalizacji, sieciach energetycznych, gazowych czy telekomunikacyjnych. Geodeta jest odpowiedzialny za precyzyjne tyczenie przebiegu tych sieci, zarówno w poziomie, jak i w pionie (głębokości ułożenia). Musi zadbać o to, aby rurociągi czy kable zostały ułożone zgodnie z projektem, z zachowaniem odpowiednich spadków, odległości od innych instalacji oraz przepisowych głębokości. Prawidłowe tyczenie sieci uzbrojenia terenu jest kluczowe dla ich bezproblemowego funkcjonowania i prawidłowego podłączenia mediów do budynku, a także dla uniknięcia kolizji z istniejącą infrastrukturą.

Nowoczesny sprzęt geodezyjny: narzędzia pracy w terenie

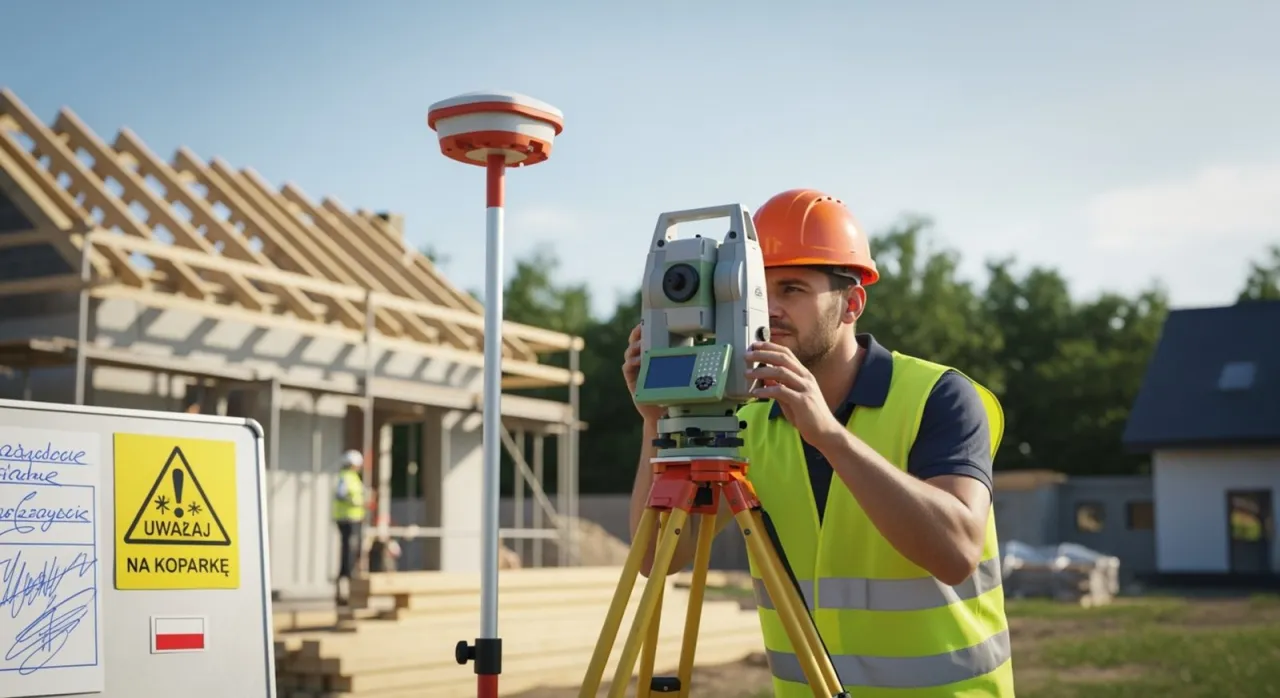

Tachimetry i niwelatory: podstawy pomiarów

W codziennej pracy geodety w terenie, tachimetr elektroniczny i niwelator to wciąż podstawowe i niezastąpione narzędzia. Tachimetr to zaawansowane urządzenie, które łączy w sobie funkcje teodolitu (do pomiaru kątów) i dalmierza elektronicznego (do pomiaru odległości). Pozwala na bardzo precyzyjne określanie współrzędnych punktów w przestrzeni, co jest kluczowe przy tyczeniu, pomiarach sytuacyjnych czy inwentaryzacyjnych. Niwelator natomiast służy do precyzyjnego wyznaczania różnic wysokościowych i poziomów. Może być optyczny, wymagający odczytu z łaty, lub laserowy, wyświetlający wiązkę laserową, co znacznie przyspiesza pracę na placu budowy. Oba te instrumenty, choć stale unowocześniane, stanowią trzon wyposażenia każdego geodety.

Systemy GNSS (GPS): precyzja z satelitów

Rewolucję w geodezji przyniosły systemy GNSS (Global Navigation Satellite System), do których należy popularny GPS (Global Positioning System). Dzięki odbiornikom GNSS, geodeta jest w stanie określać pozycję punktów w terenie z milimetrową dokładnością, korzystając z sygnałów wysyłanych przez satelity krążące wokół Ziemi. Technologia ta pozwala na szybkie i efektywne pomiary na dużych obszarach, bez konieczności tworzenia rozbudowanej osnowy naziemnej. W połączeniu z sieciami stacji referencyjnych (takimi jak ASG-EUPOS w Polsce), systemy GNSS umożliwiają pracę w czasie rzeczywistym, co znacznie przyspiesza procesy tyczenia i inwentaryzacji, czyniąc je jeszcze bardziej efektywnymi.

Drony i skanery 3D: przyszłość geodezji

Nowoczesna geodezja coraz śmielej sięga po technologie, które jeszcze kilka lat temu wydawały się fantastyką. Drony (UAV Unmanned Aerial Vehicles) wyposażone w kamery wysokiej rozdzielczości pozwalają na szybkie tworzenie ortofotomap, czyli zdjęć lotniczych o wysokiej dokładności, oraz trójwymiarowych modeli terenu. Są niezastąpione przy pomiarach dużych obszarów, monitoringu postępu prac czy inwentaryzacji terenów trudno dostępnych. Z kolei skanery laserowe 3D umożliwiają błyskawiczne pozyskiwanie milionów punktów pomiarowych, tworząc tzw. chmury punktów. Dzięki nim można z niezwykłą precyzją dokumentować istniejące obiekty, fasady budynków, wnętrza czy skomplikowane konstrukcje, co jest nieocenione w renowacjach, inwentaryzacjach powykonawczych czy tworzeniu modeli BIM.

Inwentaryzacja powykonawcza: zakończenie inwestycji

Po zakończeniu wszystkich prac budowlanych, geodeta ponownie wkracza do akcji, aby wykonać inwentaryzację powykonawczą. Jest to obowiązkowy element zakończenia każdej inwestycji budowlanej i polega na pomiarze wszystkich nowo wybudowanych lub przebudowanych obiektów, zarówno naziemnych, jak i podziemnych (np. przyłączy mediów). Celem inwentaryzacji jest sprawdzenie, czy obiekt został zrealizowany zgodnie z projektem oraz sporządzenie dokumentacji geodezyjnej, która odzwierciedla jego rzeczywiste położenie i wymiary. Bez pozytywnie zakończonej inwentaryzacji powykonawczej, budynek nie może zostać formalnie oddany do użytku.

Dokumenty geodezyjne po zakończeniu prac

Po zakończeniu prac w terenie, geodeta sporządza szereg dokumentów, które są niezbędne do formalnego zakończenia inwestycji. Do najważniejszych należą:

• Mapa inwentaryzacji powykonawczej: Przedstawia rzeczywiste położenie i wymiary wszystkich elementów zagospodarowania terenu, w tym budynku, dróg, chodników, ogrodzeń oraz sieci uzbrojenia terenu.
• Operat techniczny: Zbiór dokumentów zawierający wyniki pomiarów, obliczenia, szkice, wykazy współrzędnych i opis techniczny wykonanych prac.
• Szkice polowe i dzienniki pomiarowe: Dokumentacja pierwotna, która potwierdza wykonanie pomiarów w terenie.
• Oświadczenie geodety: Potwierdzenie zgodności wykonanych pomiarów z obowiązującymi przepisami i normami.

Przeczytaj również: Geodeta na budowie: precyzja, prawo i odbiór. Twój przewodnik

Rola geodety w procesie odbioru budynku

Geodeta odgrywa kluczową rolę w formalnym procesie odbioru budynku i jego oddania do użytku. To właśnie on dostarcza kompletną dokumentację geodezyjną z inwentaryzacji powykonawczej, która jest niezbędna do uzyskania pozwolenia na użytkowanie obiektu. Starosta lub inny właściwy organ administracji architektoniczno-budowlanej weryfikuje tę dokumentację pod kątem zgodności z projektem budowlanym i obowiązującymi przepisami. Bez pozytywnego zatwierdzenia przez geodetę i urzędnika, budynek nie może być legalnie użytkowany. Moja praca w tym momencie jest ostatnim, ale jakże ważnym ogniwem w łańcuchu oddawania inwestycji do rąk właścicieli.

Inne ważne zadania geodety w terenie

Oprócz obsługi budownictwa, geodeta w terenie zajmuje się również sprawami prawnymi nieruchomości. Jednym z takich zadań jest wznowienie znaków granicznych, czyli odnalezienie i ewentualne odtworzenie (wznowienie) zniszczonych lub przesuniętych punktów granicznych nieruchomości na podstawie dokumentacji geodezyjnej. Innym, bardziej złożonym procesem jest rozgraniczenie nieruchomości, które ma miejsce, gdy przebieg granic między sąsiadującymi działkami stał się sporny. W obu przypadkach praca geodety ma ogromne znaczenie prawne, ponieważ jej wyniki stanowią podstawę do uregulowania stanu prawnego nieruchomości i zapobiegania przyszłym sporom.

"Błędy w pomiarach mogą prowadzić do poważnych konsekwencji, takich jak wadliwe posadowienie budynku, kolizje z istniejącą infrastrukturą czy problemy prawne."

Poza standardową obsługą budowy i sprawami prawnymi, geodeta wykonuje również wiele specjalistycznych zadań. Należą do nich na przykład pomiary mas ziemnych, czyli obliczanie objętości wykopów i nasypów, co jest kluczowe dla bilansu ziemi na placu budowy i optymalizacji kosztów transportu. Innym ważnym obszarem jest monitoring przemieszczeń i odkształceń budowli, skarp, osuwisk czy zapór. Dzięki precyzyjnym pomiarom cyklicznym, geodeta jest w stanie wykryć nawet minimalne ruchy konstrukcji, co pozwala na wczesne reagowanie i zapobieganie potencjalnym zagrożeniom. To pokazuje, jak wszechstronna i odpowiedzialna jest praca geodety w terenie.
