W świecie budownictwa i techniki precyzja terminologii ma kluczowe znaczenie. Często jednak w języku potocznym, a nawet wśród osób związanych z branżą, dochodzi do mylenia pojęć „dźwig” i „żuraw”. Ten artykuł ma na celu raz na zawsze rozwiać wszelkie wątpliwości, przedstawiając klarowne definicje, różnice w budowie, zasadzie działania i zastosowaniach tych dwóch fundamentalnych maszyn.
Żuraw to maszyna budowlana z wysięgnikiem, a dźwig to winda w budynku poznaj kluczowe różnice
- Żuraw to dźwignica do przemieszczania ładunków w przestrzeni za pomocą wysięgnika i liny (np. żuraw wieżowy, samojezdny).
- Dźwig to urządzenie do pionowego przemieszczania osób lub towarów w kabinie/platformie, wzdłuż sztywnych prowadnic (np. winda).
- Kluczowe różnice dotyczą sposobu przemieszczania ładunku (przestrzeń vs. pion), konstrukcji (wysięgnik vs. kabina w szybie) oraz mobilności.
- W języku potocznym "dźwig" często mylony jest z żurawiem samojezdnym, ale w dokumentacji technicznej i prawnej rozróżnienie jest fundamentalne.
- Do obsługi żurawi i dźwigów wymagane są zupełnie inne uprawnienia Urzędu Dozoru Technicznego (UDT).
Zauważyłem, że powszechne mylenie pojęć „dźwig” i „żuraw” wynika głównie z interpretacji słowa „dźwig” jako czegoś, co po prostu „dźwiga ciężary”. W końcu zarówno żuraw, jak i winda pełnią funkcję podnoszenia. W branży budowlanej często słyszy się o „dźwigu samochodowym” czy „dźwigu wieżowym”, co jest skrótem myślowym i potocznym określeniem dla żurawia samojezdnego lub wieżowego. To naturalne, że w codziennej komunikacji upraszczamy język, ale w kontekście technicznym może to prowadzić do poważnych nieporozumień.
Dla mnie, jako eksperta, precyzyjne nazewnictwo „dźwig” i „żuraw” jest absolutnie kluczowe. Nie chodzi tu tylko o poprawność językową, ale przede wszystkim o bezpieczeństwo, zgodność z przepisami i jasność w dokumentacji. Pomyłka w nazewnictwie w dokumentacji budowlanej, umowach czy protokołach odbioru może skutkować poważnymi konsekwencjami prawnymi, finansowymi, a co najważniejsze zagrożeniem dla życia i zdrowia. Przepisy BHP oraz wymagane uprawnienia Urzędu Dozoru Technicznego (UDT) są ściśle powiązane z konkretnym typem urządzenia, dlatego ich rozróżnienie jest fundamentalne dla prawidłowego funkcjonowania placu budowy i eksploatacji maszyn.

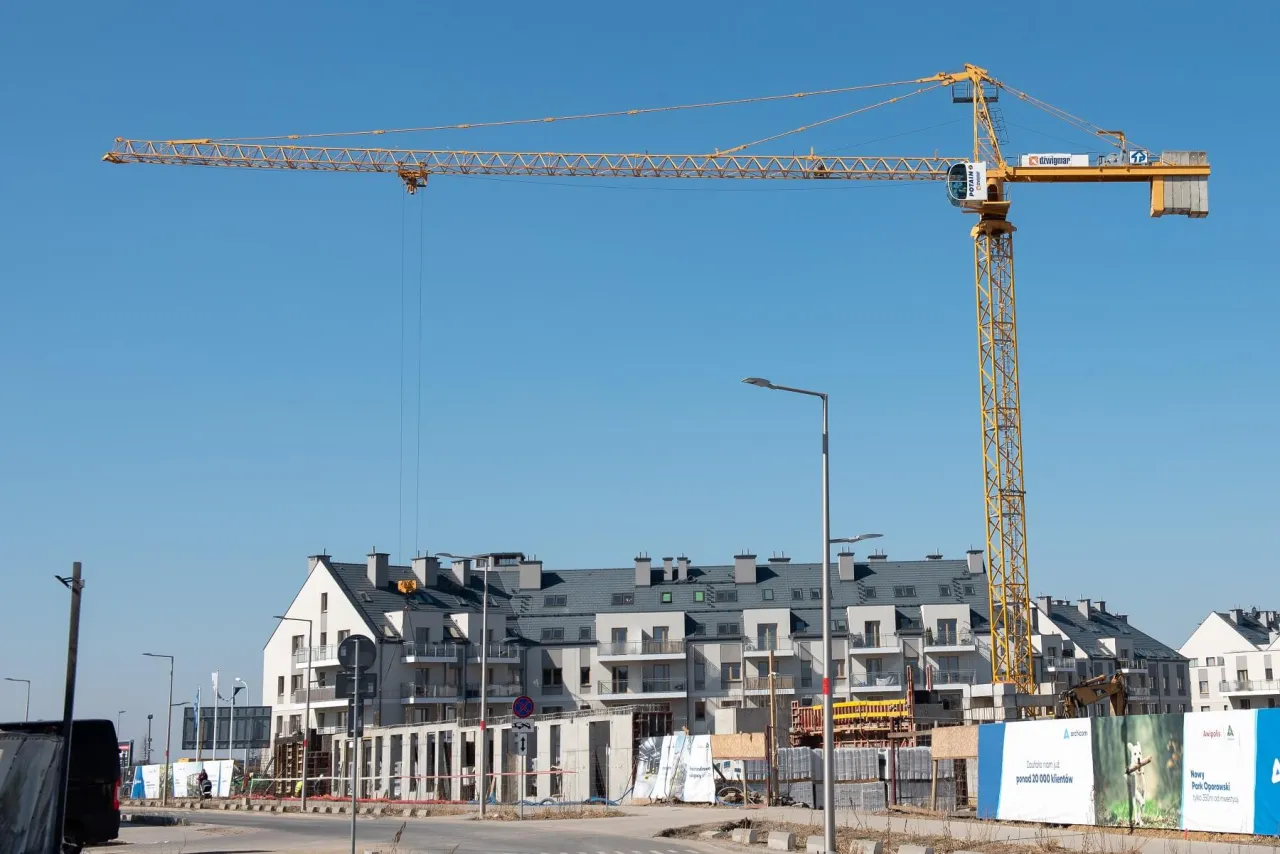

Poznaj żuraw: serce każdej większej budowy
Zgodnie z definicją Urzędu Dozoru Technicznego (UDT), żuraw to dźwignica, która przemieszcza ładunki w przestrzeni za pomocą haka lub innego urządzenia chwytającego, zawieszonego na linie (cięgnie) na wysięgniku. Jego główną funkcją jest podnoszenie, opuszczanie i przemieszczanie ładunków zarówno w pionie, jak i w poziomie, a także obracanie ich. Typowe przykłady, które widzimy na co dzień, to żurawie wieżowe na budowach wieżowców, żurawie samojezdne na podwoziach kołowych czy gąsienicowych, oraz popularne żurawie HDS (hydrauliczne dźwigi samochodowe) montowane na ciężarówkach.- Wysięgnik: To ramię żurawia, które może być stałe, teleskopowe (wysuwane) lub kratownicowe. Jego długość i konstrukcja decydują o zasięgu i udźwigu maszyny. Wysięgnik jest kluczowy dla przemieszczania ładunków na dużą odległość lub wysokość.
- Cięgno (lina): Stalowa lina, na której zawieszony jest hak lub inne urządzenie chwytające. To właśnie ona przenosi ciężar ładunku i umożliwia jego podnoszenie oraz opuszczanie.
- Mechanizm obrotu: Umożliwia obracanie wysięgnika wraz z ładunkiem wokół własnej osi, co pozwala na precyzyjne pozycjonowanie materiałów w szerokim zakresie.
Zasada działania żurawia opiera się na prostych prawach fizyki i mechaniki. Operator za pomocą sterowania kontroluje mechanizmy podnoszenia i opuszczania cięgna, a także ruchy wysięgnika jego wysuwanie, składanie oraz obrót. Dzięki temu ładunek może być podniesiony z jednego miejsca, przeniesiony nad przeszkodami i precyzyjnie opuszczony w innym punkcie, co czyni żurawie niezastąpionymi na placach budowy i w przemyśle.
Dźwig: cichy bohater wewnątrz budynków

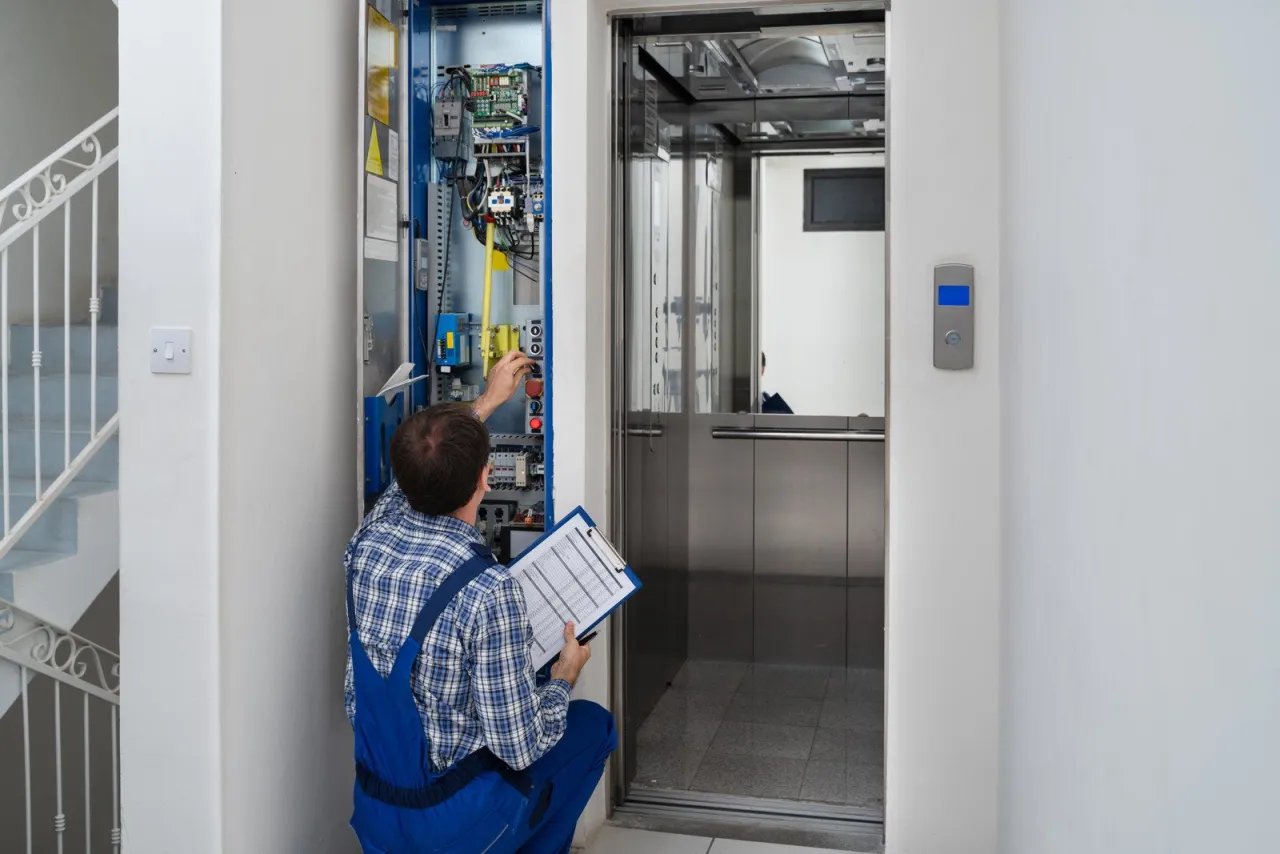

W przeciwieństwie do żurawia, dźwig, w ścisłym, technicznym znaczeniu, to urządzenie przeznaczone do pionowego przemieszczania osób lub towarów w kabinie lub na platformie, poruszającej się wzdłuż sztywnych prowadnic. Najlepszym i najbardziej powszechnym przykładem dźwigu jest oczywiście winda osobowa lub towarowa, którą spotykamy w budynkach mieszkalnych, biurowcach czy centrach handlowych. Ich rola jest często niedoceniana, ale bez nich współczesne budownictwo wielokondygnacyjne byłoby niemożliwe.
Budowa dźwigu jest znacznie bardziej zintegrowana z konstrukcją budynku. Kluczowymi elementami są tutaj kabina (dla osób) lub platforma (dla towarów), która porusza się w specjalnie przygotowanym szybie. Ruch ten odbywa się wzdłuż sztywnych prowadnic, zazwyczaj stalowych, które zapewniają stabilność i bezpieczeństwo. Cały system napędowy, często z przeciwwagą, jest umieszczony w maszynowni (na górze szybu lub w jego dolnej części), a jego zadaniem jest precyzyjne i bezpieczne podnoszenie oraz opuszczanie kabiny. Systemy bezpieczeństwa, takie jak hamulce awaryjne czy ograniczniki prędkości, są tu niezwykle rozbudowane.- Dźwigi osobowe: Najczęściej spotykane windy w budynkach mieszkalnych i biurowych, przeznaczone do transportu ludzi. Charakteryzują się komfortową kabiną i wysokimi standardami bezpieczeństwa.
- Dźwigi towarowe: Przeznaczone do transportu ciężkich ładunków. Ich kabiny są zazwyczaj bardziej wytrzymałe, często bez wykończenia, a systemy napędowe przystosowane do większych obciążeń.
- Dźwigi budowlane: Tymczasowe urządzenia montowane na zewnątrz budynków w trakcie ich budowy. Służą do transportu materiałów i pracowników na kolejne kondygnacje. Często są to platformy robocze lub windy kubełkowe.
Dźwig a żuraw: kluczowe różnice, które musisz znać
Aby jeszcze lepiej zrozumieć, dlaczego te dwa urządzenia to zupełnie różne maszyny, przygotowałem tabelę porównawczą, która jasno przedstawia ich kluczowe cechy.
| Cecha | Żuraw | Dźwig |
|---|---|---|
| Budowa | Wysięgnik (stały, teleskopowy, kratownicowy), cięgno (lina), hak, mechanizm obrotu, podwozie (w mobilnych) | Kabina/platforma, sztywne prowadnice, szyb, mechanizm napędowy (np. liny, siłowniki), przeciwwaga |
| Sposób przemieszczania ładunku | W przestrzeni (pionowo, poziomo, obrót) za pomocą wysięgnika i liny | Głównie pionowo, wzdłuż sztywnych prowadnic, wewnątrz szybu |
| Mobilność | Może być mobilny (samojezdny) lub stacjonarny (wieżowy, stacjonarny montowany na fundamencie) | Na stałe zainstalowany w konstrukcji budynku lub obiektu |
| Typowe zastosowanie | Transport i montaż materiałów budowlanych na placach budowy, przeładunek, prace portowe, montaż konstrukcji | Transport osób i towarów wewnątrz budynków (mieszkalnych, biurowych, przemysłowych), na budowach (dźwigi budowlane) |
Najważniejsza różnica, którą zawsze podkreślam, to sposób i zakres przemieszczania ładunku. Żuraw oferuje trójwymiarowy ruch może podnieść ładunek w pionie, przemieścić go w poziomie, a także obrócić wokół własnej osi. To daje mu ogromną elastyczność w manipulowaniu ciężkimi elementami na placu budowy. Dźwig natomiast, czy to winda osobowa, czy towarowa, jest zaprojektowany do przemieszczania się głównie w pionie, w ściśle określonym torze, wewnątrz szybu. To fundamentalna różnica w ich funkcjonalności.
Kolejnym aspektem jest mobilność i miejsce pracy. Żurawie, zwłaszcza te samojezdne, są niezwykle mobilne. Mogą być transportowane na różne place budowy, szybko montowane i demontowane. Żurawie wieżowe są stacjonarne, ale ich konstrukcja pozwala na duży zasięg i wysokość. Dźwigi natomiast są integralną częścią budynku, w którym są zainstalowane. Ich lokalizacja jest stała, a ich działanie jest ściśle związane z architekturą obiektu.
W praktyce budowlanej i codziennym życiu ich role są diametralnie różne. Żurawie to maszyny, które widzimy na zewnątrz, pracujące z ogromnymi elementami konstrukcyjnymi. Dźwigi to cisi bohaterowie, którzy dyskretnie ułatwiają nam życie wewnątrz budynków, umożliwiając szybkie i bezpieczne przemieszczanie się między piętrami. Rozumienie tych odmiennych ról jest kluczowe dla każdego, kto pracuje w branży.
Dźwig czy żuraw w praktyce: kiedy używamy którego?

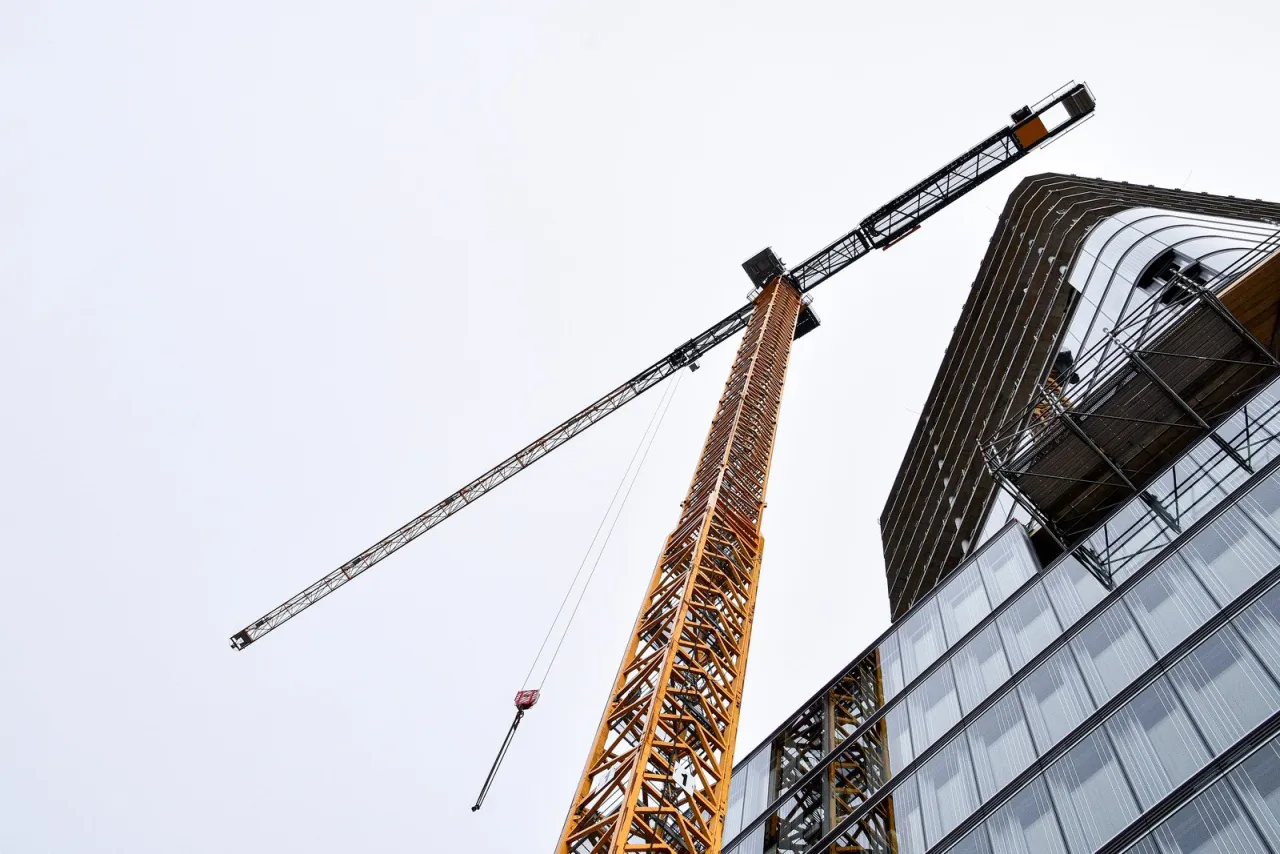

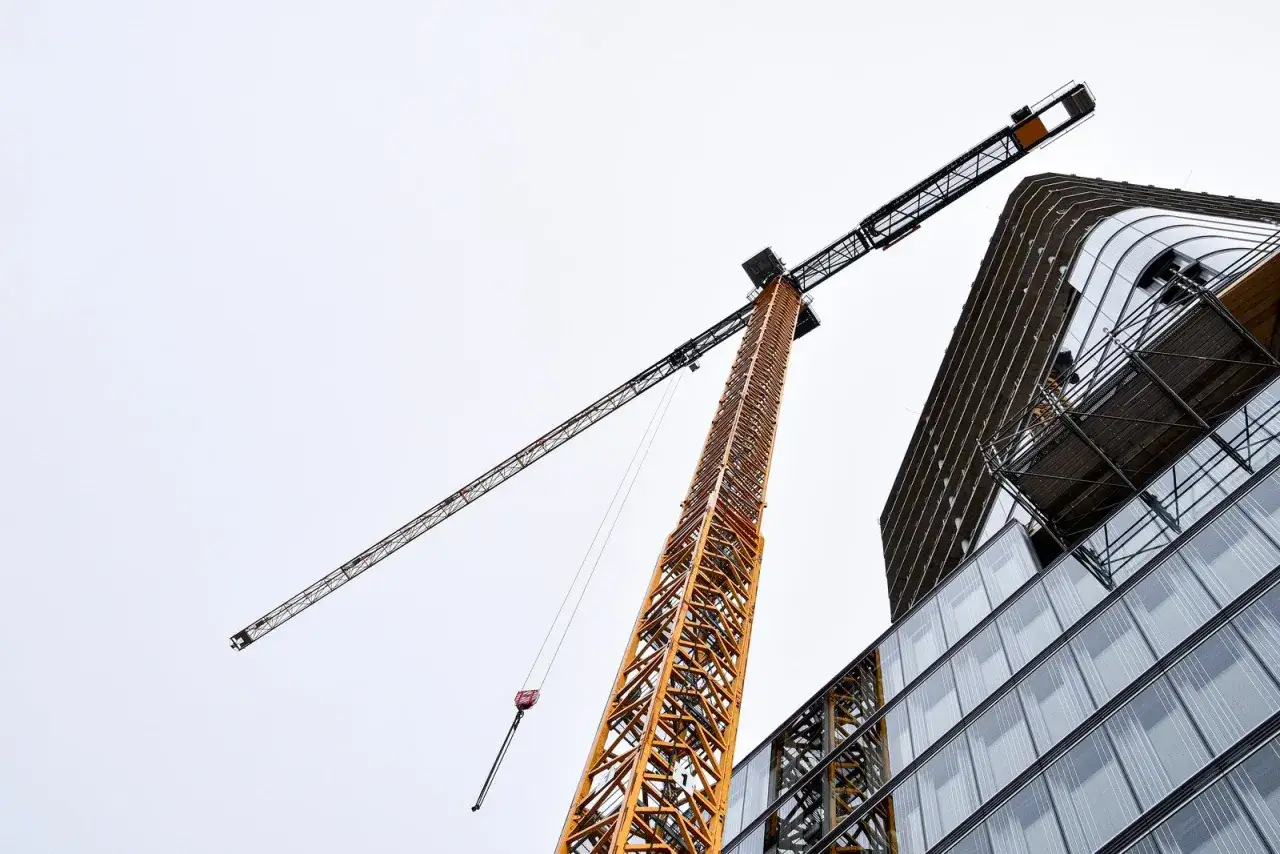

Przy budowie wieżowców, gdzie każdy element musi znaleźć się na dużej wysokości, żurawie wieżowe są absolutnie niezastąpione. Ich imponujące ramiona sięgają setek metrów w górę, transportując stalowe konstrukcje, betonowe prefabrykaty i inne materiały budowlane. Często wspierają je żurawie samojezdne, które pomagają w początkowych etapach budowy lub w transporcie materiałów na niższe kondygnacje.
Jeśli chodzi o montaż ciężkich konstrukcji stalowych, hal przemysłowych czy mostów, tutaj również prym wiodą żurawie o dużej nośności i zasięgu. Ich precyzja i siła pozwalają na bezpieczne podnoszenie i pozycjonowanie ogromnych elementów, które ważą często dziesiątki, a nawet setki ton. Bez nich budowa współczesnych obiektów infrastrukturalnych byłaby po prostu niemożliwa.
W przypadku mniejszych prac przeładunkowych, dostarczania materiałów na plac budowy czy montażu lżejszych elementów, niezastąpione okazują się żurawie HDS (hydrauliczne dźwigi samochodowe). Montowane na podwoziach ciężarówek, łączą funkcje transportu i rozładunku, co czyni je niezwykle wszechstronnymi i ekonomicznymi rozwiązaniami dla wielu firm budowlanych i transportowych.
Uprawnienia i przepisy: dlaczego operator żurawia to nie operator dźwigu?
To jest punkt, w którym precyzyjne nazewnictwo staje się absolutnie krytyczne. W Polsce, do obsługi różnych typów żurawi wymagane są specyficzne kwalifikacje Urzędu Dozoru Technicznego (UDT). To nie są bynajmniej te same uprawnienia, co do obsługi dźwigów:
- Kategoria I Ż: Umożliwia obsługę wszystkich typów żurawi, w tym żurawi wieżowych, samojezdnych, szynowych, pływających i pokładowych. To najbardziej kompleksowe uprawnienia.
- Kategoria II Ż: Uprawnia do obsługi żurawi samojezdnych, przenośnych (HDS), stacjonarnych i kolejowych. Jest to często wybierana kategoria dla operatorów pracujących z żurawiami mobilnymi.
- Istnieją również inne kategorie, np. do obsługi żurawi przeładunkowych.
- Konserwator dźwigów: Osoba posiadająca uprawnienia do konserwacji i naprawy dźwigów osobowych, towarowych, budowlanych. To wymaga szczegółowej wiedzy z zakresu elektryki, mechaniki i systemów bezpieczeństwa dźwigowych.
- Operator dźwigu budowlanego: W przypadku dźwigów budowlanych (wind towarowo-osobowych na budowach) również wymagane są specjalne uprawnienia UDT, ale ich zakres i specyfika są inne niż w przypadku żurawi.
Muszę podkreślić, że konsekwencje pomyłek w nazewnictwie i braku odpowiednich uprawnień mogą być tragiczne. Obsługa żurawia bez odpowiednich kwalifikacji to nie tylko naruszenie przepisów BHP i prawa, ale przede wszystkim ogromne zagrożenie dla operatora, innych pracowników i całego otoczenia. W razie wypadku, brak wymaganych uprawnień oznacza poważne konsekwencje prawne, w tym odpowiedzialność karną i finansową. Dlatego zawsze apeluję o rzetelne podejście do szkoleń i weryfikacji kwalifikacji.
Jak zapamiętać różnicę między dźwigiem a żurawiem?
Mam dla Was prostą mnemotechnikę, która, mam nadzieję, pomoże raz na zawsze zapamiętać różnicę: myślisz winda mówisz dźwig, myślisz wysięgnik mówisz żuraw. To proste skojarzenie z kluczowymi elementami tych maszyn powinno utrwalić ich rozróżnienie w Waszej pamięci. Winda zawsze porusza się w pionie, wewnątrz szybu, a żuraw zawsze ma charakterystyczny wysięgnik, który pozwala mu manipulować ładunkami w przestrzeni.
Podsumowując, precyzyjne nazewnictwo w branży budowlanej i technicznej to nie tylko kwestia poprawności językowej, ale przede wszystkim wyraz profesjonalizmu, odpowiedzialności i zrozumienia specyfiki maszyn, z którymi pracujemy. Mam nadzieję, że ten artykuł pomógł Wam raz na zawsze rozróżnić te dwa, choć często mylone, ale jakże różne urządzenia.
