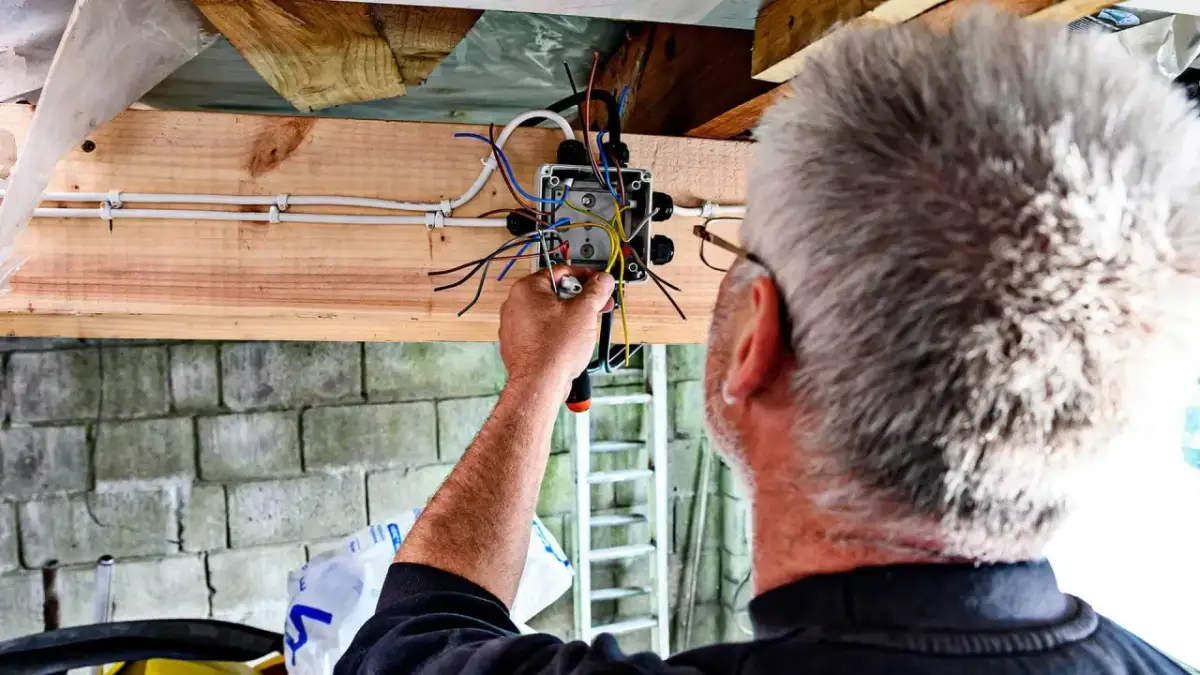

Bezpieczna instalacja elektryczna w domu drewnianym: Przewody i zasady

Planując budowę lub modernizację domu drewnianego, jednym z kluczowych aspektów, który wymaga szczególnej uwagi, jest instalacja elektryczna. Jej prawidłowe zaprojektowanie i wykonanie to podstawa bezpieczeństwa pożarowego oraz zgodności z obowiązującymi przepisami. W tym artykule, jako Bruno Kozłowski, podzielę się moją wiedzą i doświadczeniem, aby pomóc Ci zrozumieć, jak stworzyć niezawodną i bezpieczną instalację elektryczną w Twoim drewnianym domu.

Wyzwania instalacji elektrycznej w domach drewnianych

Domy drewniane, choć piękne i ekologiczne, stawiają przed projektantami i wykonawcami instalacji elektrycznych pewne specyficzne wyzwania. Głównym z nich jest oczywiście podwyższone ryzyko pożarowe, wynikające z łatwopalności materiału konstrukcyjnego. Właśnie dlatego, moim zdaniem, nie można podchodzić do tego tematu lekceważąco każdy detal ma tu znaczenie dla bezpieczeństwa mieszkańców.

Specyfika konstrukcji drewnianej wymaga zastosowania rozwiązań, które minimalizują ryzyko zapłonu. Przepisy budowlane jasno określają, że materiały użyte do budowy i wykończenia muszą spełniać określone wymogi w zakresie reakcji na ogień, a w wielu przypadkach powinny być to materiały nierozprzestrzeniające ognia (NRO). To samo dotyczy elementów instalacji elektrycznej, które muszą być dobrane tak, aby w razie awarii nie stały się źródłem pożaru.

Powszechne jest przekonanie, że domy drewniane są bardziej narażone na problemy z elektryką. Chciałbym jednak rozwiać ten mit. Domy drewniane są tak samo bezpieczne, jak murowane, pod warunkiem, że instalacja elektryczna zostanie prawidłowo zaprojektowana i wykonana zgodnie z obowiązującymi normami i sztuką budowlaną. Kluczem jest tu profesjonalizm i dbałość o szczegóły.

Normy i przepisy prawne fundament bezpiecznej instalacji

Zanim przystąpimy do wyboru konkretnych rozwiązań, musimy poznać ramy prawne i normatywne. W Polsce instalacje elektryczne w domach drewnianych podlegają tym samym ogólnym przepisom Prawa Budowlanego i normom SEP, co w budynkach murowanych, jednak ze szczególnym naciskiem na ochronę przeciwpożarową. Znajomość tych regulacji to podstawa do stworzenia bezpiecznej i legalnej instalacji.

Kluczowe zapisy w Prawie Budowlanym, które mają zastosowanie do instalacji elektrycznych w domach drewnianych, koncentrują się na wymogach dotyczących ochrony przeciwpożarowej. Mowa tu o konieczności stosowania materiałów budowlanych i instalacyjnych o określonej klasie reakcji na ogień, a także o zapewnieniu odpowiednich odległości i zabezpieczeń, które uniemożliwią rozprzestrzenianie się ognia w przypadku awarii.

Norma PN-HD 60364 to podstawowy przewodnik po bezpiecznej instalacji elektrycznej w Polsce. Określa ona zasady projektowania, wykonywania i sprawdzania instalacji elektrycznych w obiektach budowlanych. Dla budownictwa drewnianego jej znaczenie jest szczególnie duże, ponieważ precyzuje wymogi dotyczące izolacji, ochrony przed prądami zwarciowymi i przeciążeniowymi, a także zasady prowadzenia przewodów w elementach łatwopalnych. To jest dokument, który każdy elektryk powinien mieć w małym palcu.

Na koniec, chciałbym podkreślić rolę i znaczenie uprawnień SEP dla wykonawców instalacji elektrycznych. Zatrudnianie niewykwalifikowanych osób lub, co gorsza, próby samodzielnego montażu instalacji elektrycznej w domu drewnianym to proszenie się o kłopoty. Tylko osoba z odpowiednimi kwalifikacjami i doświadczeniem jest w stanie zagwarantować, że instalacja będzie bezpieczna i zgodna z przepisami. Pamiętajmy, że na szali jest życie i zdrowie domowników.

Jak wybrać odpowiednie przewody elektryczne do domu drewnianego?

Wybór odpowiednich przewodów elektrycznych to jeden z najważniejszych kroków w procesie tworzenia bezpiecznej instalacji w domu drewnianym. Nie możemy tu iść na kompromisy. Oznaczenia i typy przewodów, które zapewniają najwyższe bezpieczeństwo, powinny być dla nas priorytetem.

Moim zdaniem, przewody bezhalogenowe (LSOH lub H07Z-K) to "złoty standard" w budownictwie drewnianym. Ich główną zaletą jest to, że w przypadku pożaru emitują znacznie mniej toksycznych gazów i dymu, a także są samogasnące. To nie tylko ułatwia ewakuację, ale także minimalizuje szkody spowodowane toksycznymi substancjami. Zawsze rekomenduję ich stosowanie, zwłaszcza w miejscach, gdzie przewody są ukryte w konstrukcji.

Alternatywą lub uzupełnieniem mogą być przewody YDYp w podwójnej izolacji. One również są dobrym wyborem, zapewniając dodatkową ochronę mechaniczną, co jest istotne w instalacjach w domach drewnianych, gdzie przewody mogą być narażone na uszkodzenia mechaniczne podczas montażu czy eksploatacji. Ich podwójna izolacja stanowi dodatkową barierę ochronną.

Niezwykle ważna jest również klasa reakcji na ogień przewodów, oznaczana na przykład jako Eca. Ten symbol informuje nas o tym, jak przewód zachowuje się w warunkach pożaru. W domach drewnianych wymagana jest co najmniej klasa Eca, co oznacza, że przewód nie będzie znacząco przyczyniał się do rozprzestrzeniania ognia. Wyższe klasy (np. Cca, B2ca) oferują jeszcze lepszą ochronę, dlatego, jeśli budżet na to pozwala, warto rozważyć ich zastosowanie.

Typ przewodu	Zalety i zastosowanie w domu drewnianym
LSOH (Low Smoke Zero Halogen) / H07Z-K	Zalety: Niska emisja dymu i toksycznych gazów w przypadku pożaru, samogasnące. Zastosowanie: Idealne do instalacji podtynkowych i natynkowych w domach drewnianych, szczególnie tam, gdzie bezpieczeństwo pożarowe jest priorytetem. Minimalizują ryzyko zatrucia dymem.
YDYp (w podwójnej izolacji)	Zalety: Dodatkowa ochrona mechaniczna dzięki podwójnej izolacji, dobra odporność na uszkodzenia. Zastosowanie: Może być stosowany w domach drewnianych, zwłaszcza w połączeniu z peszlami. Dobry do prowadzenia w tynkach, pod podłogami i w ścianach wewnętrznych. Ważne, aby miał odpowiednią klasę reakcji na ogień.

Sprawdzone techniki montażu bezpieczeństwo przede wszystkim

Wybór odpowiednich przewodów to dopiero początek. Równie ważne są sprawdzone techniki montażu instalacji elektrycznej, które gwarantują bezpieczeństwo i zgodność ze sztuką budowlaną w domach drewnianych. To właśnie detale decydują o tym, czy instalacja będzie służyć latami bezawaryjnie i bezpiecznie.

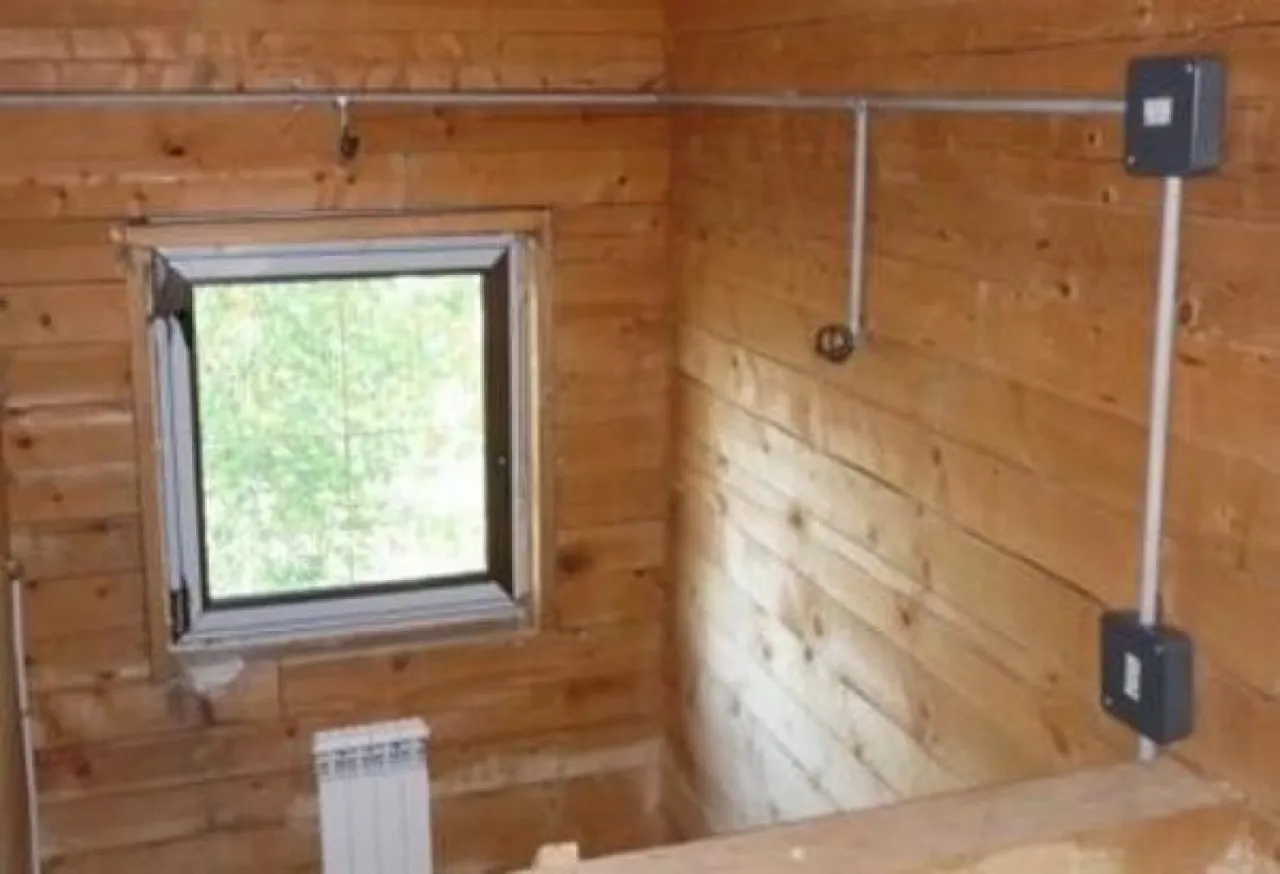

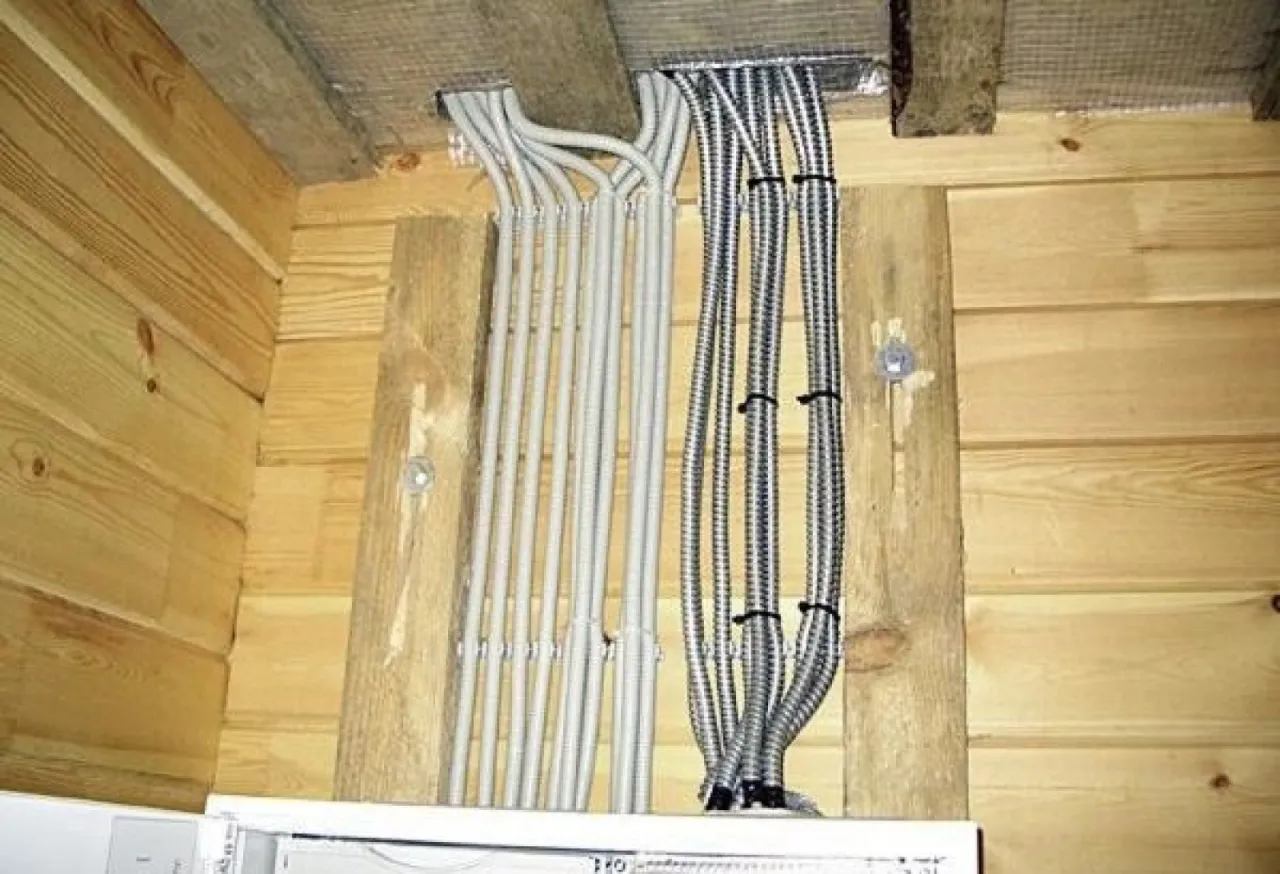

Kluczową rolę odgrywają tu peszle i rurki instalacyjne. Stanowią one dodatkową, niezwykle ważną barierę ochronną dla przewodów. W domach drewnianych są one absolutnie niezbędne, ponieważ chronią przewody przed uszkodzeniami mechanicznymi, gryzoniami, a co najważniejsze izolują je od łatwopalnej konstrukcji drewnianej. W przypadku zwarcia w peszlu, ogień nie rozprzestrzeni się bezpośrednio na drewno, dając cenny czas na reakcję.

Prowadzenie przewodów w elementach konstrukcyjnych domu drewnianego wymaga szczególnej precyzji. Oto najlepsze praktyki, które stosuję w swojej pracy:

1. W ścianach: Przewody powinny być prowadzone w peszlach w specjalnie przygotowanych bruzdach lub otworach w elementach konstrukcyjnych, zawsze z zachowaniem odpowiednich odległości od krawędzi drewna. Należy unikać bezpośredniego kontaktu peszla z ostrymi krawędziami.
2. W stropach: Przewody w peszlach należy układać w przestrzeniach międzystropowych, najlepiej wzdłuż belek konstrukcyjnych, a nie poprzecznie. Wszelkie przejścia przez belki muszą być wykonane w sposób zabezpieczający przewody przed uszkodzeniem i zapewniający szczelność ogniową.
3. W podłogach: Podobnie jak w stropach, przewody w peszlach powinny być układane w warstwach izolacyjnych lub w specjalnych kanałach. Ważne jest, aby były one zabezpieczone przed naciskiem i uszkodzeniami mechanicznymi, na przykład pod wylewką lub w warstwie suchego jastrychu.

Nie możemy zapominać o znaczeniu ognioodpornych puszek instalacyjnych i prawidłowego uszczelniania przejść przez elementy konstrukcyjne. Puszki muszą być wykonane z materiałów niepalnych lub samogasnących i montowane w taki sposób, aby nie stanowiły słabego punktu instalacji. Wszelkie otwory i przejścia przewodów przez ściany czy stropy muszą być szczelnie wypełnione masami ogniochronnymi. To detale, które w przypadku pożaru mogą uratować życie.

Jeśli chodzi o porównanie instalacji natynkowej i podtynkowej w domach drewnianych, to moim zdaniem, instalacja podtynkowa w peszlach jest bezpieczniejsza. Chociaż instalacja natynkowa (np. w listwach) jest łatwiejsza w montażu i pozwala na szybką identyfikację ewentualnych uszkodzeń, to instalacja ukryta w konstrukcji, pod warunkiem prawidłowego wykonania w rurkach ochronnych, zapewnia lepszą ochronę przed uszkodzeniami mechanicznymi i jest estetyczniejsza. Kluczowe jest jednak, aby przewody były prowadzone w rurkach ochronnych, a nie bezpośrednio w drewnie.

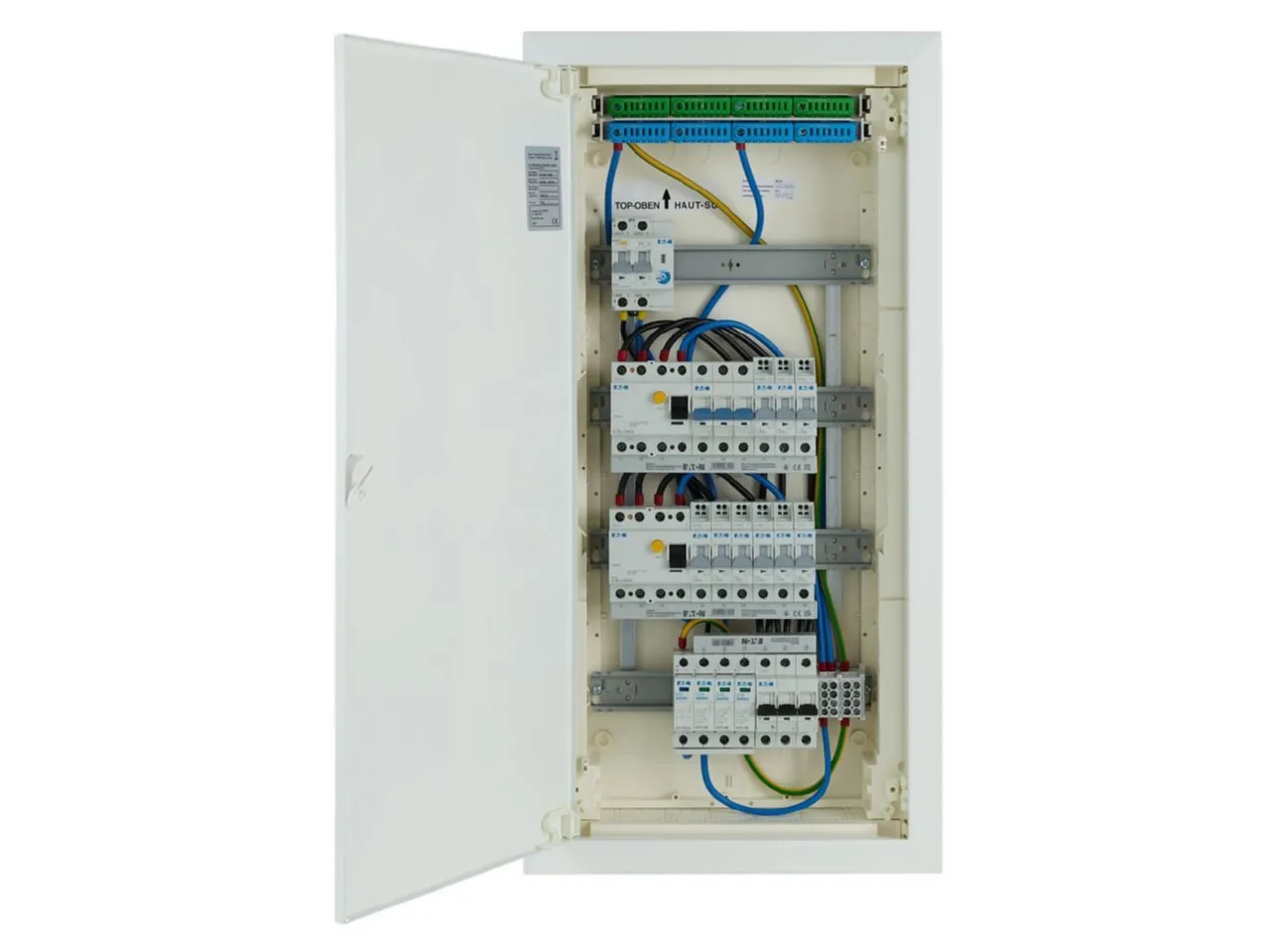

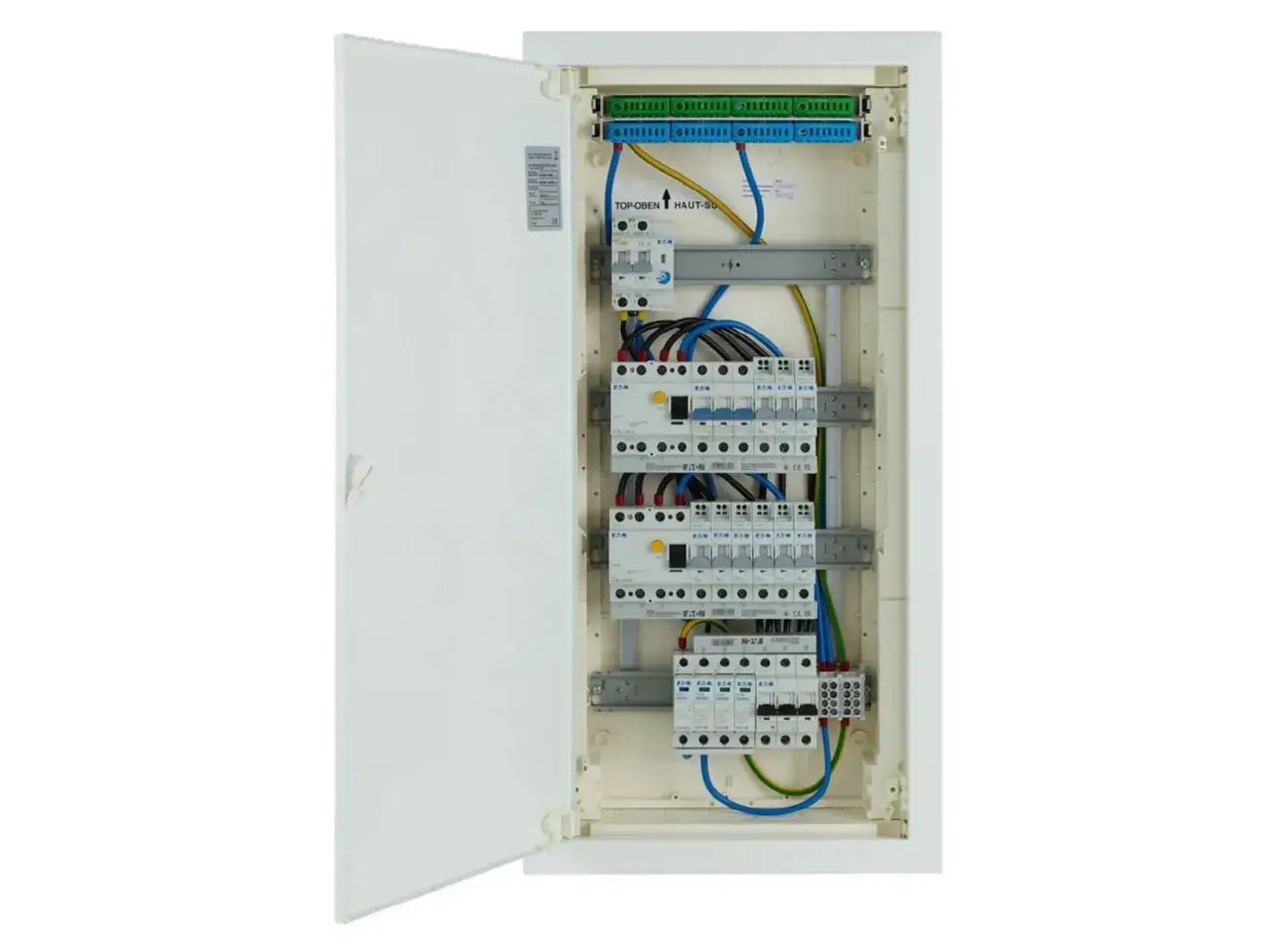

Niezbędne zabezpieczenia w skrzynce rozdzielczej

Skrzynka rozdzielcza to serce instalacji elektrycznej, a zainstalowane w niej zabezpieczenia stanowią pierwszą linię obrony przed awariami i pożarami. W domu drewnianym ich rola jest jeszcze bardziej krytyczna.

Wyłączniki różnicowoprądowe (RCD) to absolutnie obowiązkowy element ochrony przeciwporażeniowej i przeciwpożarowej. Ich działanie polega na szybkim wykrywaniu upływu prądu do ziemi i natychmiastowym odłączeniu zasilania. W przypadku uszkodzenia izolacji przewodu, RCD może zapobiec porażeniu prądem lub powstaniu iskrzenia, które mogłoby doprowadzić do pożaru. Upewnij się, że masz je w swojej instalacji i są regularnie testowane.

Prawidłowy dobór wyłączników nadprądowych (bezpieczników) jest równie istotny. Ich zadaniem jest ochrona przewodów przed przeciążeniem i skutkami zwarć. Zbyt duży prąd w przewodzie może doprowadzić do jego przegrzania i stopienia izolacji, co w drewnianym domu jest niezwykle niebezpieczne. Wyłączniki muszą być dobrane do przekroju przewodów i obciążenia obwodu, aby skutecznie chronić instalację.

Nie można zapominać o ogranicznikach przepięć (SPD). To ochrona przed skutkami uderzenia pioruna, zarówno bezpośredniego, jak i pośredniego, oraz przed awariami sieci energetycznej. Przepięcia mogą uszkodzić sprzęt elektroniczny, ale przede wszystkim mogą spowodować uszkodzenie izolacji przewodów i wywołać pożar. Zdecydowanie rekomenduję ich montaż w każdej instalacji, a w domu drewnianym uważam je za wręcz niezbędne.

Warto również rozważyć nowoczesne rozwiązania, takie jak wykrywacze iskrzenia (AFDD - Arc Fault Detection Devices). To urządzenia, które wykrywają niebezpieczne iskrzenia w instalacji elektrycznej, które mogą być niewidoczne dla standardowych zabezpieczeń, a są częstą przyczyną pożarów. W domach drewnianych, gdzie ryzyko zapłonu jest wyższe, inwestycja w AFDD znacząco zwiększa bezpieczeństwo pożarowe i jest to krok, który moim zdaniem, w przyszłości stanie się standardem.

Najczęstsze błędy, których należy unikać

Podczas instalacji elektrycznej w domach drewnianych łatwo o błędy, które mogą mieć katastrofalne konsekwencje. Oto najczęstsze z nich, których należy unikać za wszelką cenę:

1. Niewłaściwy dobór przekroju i typu przewodów: Stosowanie przewodów o zbyt małym przekroju, bez halogenów lub o nieodpowiedniej klasie reakcji na ogień (np. niższej niż Eca) to prosta droga do przegrzewania się instalacji i szybkiego rozprzestrzeniania się ognia.
2. Pomijanie dodatkowej ochrony mechanicznej: Brak peszli, rurek instalacyjnych lub ich niewłaściwe użycie (np. uszkodzone, nieprzystosowane do temperatury) naraża przewody na uszkodzenia mechaniczne i bezpośredni kontakt z drewnem.
3. Niedbały montaż puszek instalacyjnych i brak uszczelnień ognioochronnych: Nieszczelne puszki i nieuszczelnione przejścia przez elementy konstrukcyjne tworzą luki, przez które ogień może się szybko rozprzestrzeniać.
4. Ignorowanie konieczności regularnych pomiarów i przeglądów instalacji elektrycznej: Instalacja, nawet wykonana perfekcyjnie, wymaga okresowych kontroli. Zaniedbanie tego obowiązku może prowadzić do niezauważonych uszkodzeń i awarii.
5. Samodzielne wykonywanie instalacji bez odpowiednich uprawnień SEP: Brak wiedzy i doświadczenia to największe ryzyko. Instalacja elektryczna to nie miejsce na eksperymenty, zwłaszcza w domu drewnianym.

Przyszłość instalacji elektrycznych w domach drewnianych

Branża elektryczna nieustannie się rozwija, oferując coraz inteligentniejsze i bezpieczniejsze rozwiązania. W domach drewnianych, gdzie bezpieczeństwo jest priorytetem, warto śledzić te trendy i rozważyć ich wdrożenie.

Systemy Smart Home to nie tylko wygoda, ale również element podnoszący bezpieczeństwo. Możliwość monitorowania zużycia energii, zdalnego sterowania oświetleniem czy gniazdkami, a także otrzymywanie powiadomień o anomaliach w instalacji, to funkcje, które mogą znacząco zwiększyć bezpieczeństwo pożarowe. W przypadku wykrycia problemu, system może automatycznie odciąć zasilanie lub powiadomić właściciela. To, moim zdaniem, przyszłość zarządzania energią w każdym domu, a w drewnianym szczególnie.

Podsumowanie kluczowych zasad bezpiecznej instalacji

Podsumowując, stworzenie niezawodnej i w pełni bezpiecznej instalacji elektrycznej w domu z drewna wymaga starannego planowania, wyboru odpowiednich materiałów i profesjonalnego wykonawstwa. Oto kluczowe zasady, które należy zastosować:

• Projektuj zgodnie z normami: Zawsze opieraj się na Prawie Budowlanym i normie PN-HD 60364.
• Wybieraj przewody bezhalogenowe: Stosuj przewody LSOH/H07Z-K lub YDYp o klasie reakcji na ogień co najmniej Eca.
• Zawsze stosuj peszle: Prowadź wszystkie przewody w rurkach instalacyjnych, które zapewniają dodatkową ochronę.
• Zabezpieczaj puszki i przejścia: Używaj ognioodpornych puszek i uszczelniaj przejścia masami ogniochronnymi.
• Zainstaluj pełen zestaw zabezpieczeń: Obowiązkowe RCD, odpowiednie wyłączniki nadprądowe, SPD oraz rozważ AFDD.
• Zatrudnij wykwalifikowanego elektryka: Upewnij się, że wykonawca posiada aktualne uprawnienia SEP i doświadczenie w domach drewnianych.
• Regularnie wykonuj przeglądy: Pamiętaj o okresowych pomiarach i kontrolach instalacji.
