Tyczenie geodezyjne budynku to jeden z pierwszych i zarazem najważniejszych etapów każdej budowy, który często bywa niedoceniany przez inwestorów. To właśnie na tym etapie projekt architektoniczny, dotychczas istniejący jedynie na papierze, zostaje precyzyjnie przeniesiony na grunt, wyznaczając dokładne położenie i wymiary przyszłego obiektu. W tym artykule, jako Bruno Kozłowski, przeprowadzę Cię krok po kroku przez cały proces tyczenia, wyjaśniając zarówno aspekty formalne, techniczne, jak i praktyczne wskazówki, które pomogą Ci uniknąć kosztownych błędów i świadomie nadzorować prace geodezyjne.
Precyzyjne wytyczenie budynku to klucz do legalnej i bezpiecznej budowy poznaj proces krok po kroku
- Tyczenie geodezyjne jest obowiązkowe prawnie dla obiektów wymagających pozwolenia na budowę.
- Proces wymaga dostarczenia geodecie zatwierdzonego projektu budowlanego i pozwolenia.
- Obejmuje prace kameralne (analiza dokumentacji) oraz terenowe (wyznaczanie osi, ław drutowych, punktu zero).
- Po zakończeniu prac inwestor otrzymuje szkic z tyczenia i wpis do dziennika budowy.
- Błędy w tyczeniu mogą prowadzić do poważnych konsekwencji prawnych i finansowych, włącznie z rozbiórką.
- Szacunkowy koszt usługi dla domu jednorodzinnego waha się od 1200 zł do ponad 2000 zł netto.
Dlaczego precyzyjne wytyczenie budynku jest fundamentem Twojej budowy
Tyczenie geodezyjne obiektu budowlanego to nic innego jak dokładne wyznaczenie w terenie położenia i wymiarów projektowanego budynku. Jest to absolutny fundament, na którym opiera się cała późniejsza konstrukcja. Co istotne, nie jest to jedynie dobra praktyka, ale obowiązek prawny, jasno określony w artykule 43 ustawy Prawo budowlane dla wszystkich obiektów wymagających pozwolenia na budowę. Jako inwestor musisz wiedzieć, że za zapewnienie wykonania tyczenia odpowiada kierownik budowy. Jeśli jednak na danym etapie budowy kierownik nie jest jeszcze powołany, odpowiedzialność ta spada bezpośrednio na Ciebie. Dlatego tak ważne jest, abyś zrozumiał ten proces i świadomie podjął współpracę z doświadczonym geodetą.
Konsekwencje błędu na starcie: jak uniknąć kosztownej katastrofy budowlanej
Wyobraź sobie, że Twój wymarzony dom zostaje wybudowany, ale okazuje się, że jest przesunięty o kilkadziesiąt centymetrów względem projektu lub stoi zbyt blisko granicy działki. Brzmi jak koszmar, prawda? Niestety, błędne wytyczenie budynku to nie tylko estetyczny problem. Jest to traktowane jako istotne odstępstwo od zatwierdzonego projektu budowlanego, co ma bardzo poważne konsekwencje prawne i finansowe. Może to skutkować wstrzymaniem budowy, koniecznością wykonania kosztownego projektu zamiennego, a w skrajnych przypadkach co jest najgorszym scenariuszem nawet nakazem rozbiórki części obiektu. Pamiętaj, że geodeta, jako osoba z uprawnieniami, ponosi cywilną i zawodową odpowiedzialność za ewentualne błędy w tyczeniu. Dlatego wybór kompetentnego specjalisty to klucz do Twojego spokoju.
Geodeta, kierownik budowy, inwestor kto za co odpowiada na tym etapie?
Skuteczne tyczenie budynku to efekt ścisłej współpracy kilku podmiotów. Każdy z nich ma swoją rolę i zakres odpowiedzialności:
- Inwestor: To Ty, jako inwestor, masz obowiązek przygotować i dostarczyć geodecie kompletną i aktualną dokumentację projektową oraz pozwolenie na budowę. Twoim zadaniem jest również zapewnienie dostępu do działki i upewnienie się, że geodeta ma wszystkie niezbędne informacje.
- Kierownik budowy: Jest to osoba, która z ramienia prawa odpowiada za zapewnienie wykonania tyczenia obiektu. To on koordynuje prace na budowie i powinien być obecny podczas tyczenia, aby na bieżąco wyjaśniać geodecie wszelkie wątpliwości dotyczące projektu i potrzeb wykonawczych.
- Geodeta: Specjalista z uprawnieniami geodezyjnymi jest odpowiedzialny za precyzyjne i zgodne z projektem wytyczenie budynku w terenie. To on wykonuje pomiary, stabilizuje punkty i sporządza niezbędną dokumentację powykonawczą. Jego rola jest kluczowa dla legalności i poprawności całej inwestycji.
Krok 1: Przygotowania w biurze co geodeta potrzebuje od inwestora
Zanim geodeta pojawi się na Twojej działce z zaawansowanym sprzętem pomiarowym, musi wykonać szereg prac przygotowawczych w biurze. Aby mógł to zrobić, potrzebuje od Ciebie kilku kluczowych dokumentów. Ich skompletowanie to Twój pierwszy, ale niezwykle ważny krok w procesie tyczenia. Im szybciej i dokładniej to zrobisz, tym sprawniej przebiegną dalsze etapy.
Kompletna lista dokumentów dla geodety: co musisz przygotować?
Aby geodeta mógł rozpocząć prace, musisz dostarczyć mu następujące dokumenty:
- Zatwierdzony projekt budowlany: Jest to absolutna podstawa. Geodeta będzie potrzebował zwłaszcza części architektonicznej oraz projektu zagospodarowania działki (lub terenu). To właśnie w tych dokumentach znajdzie wszystkie niezbędne informacje o położeniu budynku, jego wymiarach, osiach konstrukcyjnych i rzędnych wysokościowych.
- Ostateczna decyzja o pozwoleniu na budowę: Ten dokument potwierdza legalność Twojej inwestycji i uprawnia do rozpoczęcia prac. W przypadku budynków na zgłoszenie, dostarczasz kompletną dokumentację zgłoszenia.
- Wypis i wyrys z ewidencji gruntów: Choć nie zawsze jest to wymagane, w niektórych przypadkach geodeta może poprosić o te dokumenty, aby zweryfikować dane dotyczące działki i jej otoczenia.
Projekt zagospodarowania terenu i rzuty jak geodeta analizuje Twój przyszły dom?
Po otrzymaniu od Ciebie dokumentacji, geodeta przystępuje do tzw. "prac kameralnych". To etap, w którym dogłębnie analizuje dostarczony projekt budowlany. Skupia się przede wszystkim na projekcie zagospodarowania terenu, który określa usytuowanie budynku na działce, oraz na rzutach fundamentów i parteru, zawierających szczegółowe wymiary i osie konstrukcyjne. Na podstawie tych danych geodeta dokonuje niezbędnych obliczeń, przeliczeń współrzędnych i przygotowuje plan działania, aby móc precyzyjnie przenieść wszystkie elementy projektu w teren. To właśnie tutaj, w zaciszu biura, powstaje matematyczna podstawa Twojego przyszłego domu.
Ustalenia z kierownikiem budowy: co dokładnie ma zostać wytyczone?
Zanim geodeta wyjedzie w teren, niezwykle ważne są konsultacje i ustalenia z kierownikiem budowy. To etap, na którym precyzuje się, które elementy budynku mają zostać wytyczone. Czy będą to tylko główne osie konstrukcyjne, czy może również krawędzie ścian, narożniki, a nawet konkretne punkty instalacyjne? Kierownik budowy, znając specyfikę projektu i harmonogram prac, wskaże geodecie, co jest kluczowe dla ekipy wykonawczej na etapie fundamentowania. Ta współpraca gwarantuje, że tyczenie będzie w pełni odpowiadać potrzebom budowy i zapewni jej płynny przebieg.
Krok 2: Prace w terenie jak wygląda tyczenie na działce
Po dokładnych przygotowaniach w biurze i ustaleniach z kierownikiem budowy, przychodzi czas na najważniejszy etap przeniesienie projektu z papieru na grunt. Geodeta, wyposażony w specjalistyczny sprzęt, pojawia się na Twojej działce. Bazując na istniejącej osnowie geodezyjnej (czyli stałych, precyzyjnie określonych punktach w terenie) lub wyznaczając własne punkty odniesienia, rozpoczyna wyznaczanie głównych osi konstrukcyjnych i charakterystycznych punktów przyszłego budynku. To fascynujący moment, gdy Twój projekt zaczyna nabierać realnych kształtów w przestrzeni.

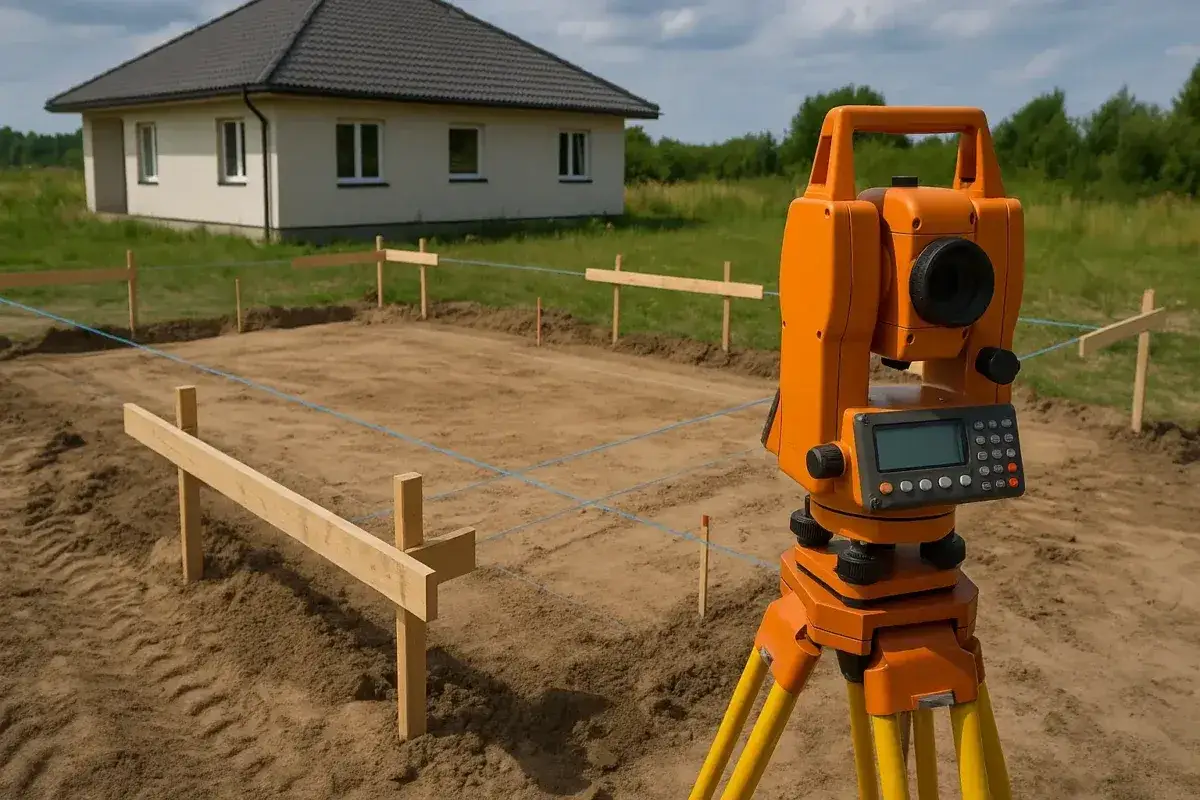

Nowoczesny sprzęt geodezyjny: czym mierzy specjalista, by zachować milimetrową precyzję?
Współczesna geodezja to dziedzina, która w dużej mierze opiera się na zaawansowanych technologiach. Geodeta do tyczenia wykorzystuje precyzyjne instrumenty, takie jak tachimetry elektroniczne (łączące funkcje teodolitu do pomiaru kątów i dalmierza do pomiaru odległości) czy odbiorniki GPS RTK (umożliwiające pomiary z dokładnością do kilku milimetrów w czasie rzeczywistym). Dzięki temu sprzętowi możliwe jest osiągnięcie milimetrowej precyzji, co jest absolutnie kluczowe dla prawidłowego usytuowania budynku i uniknięcia błędów konstrukcyjnych. To właśnie te urządzenia są gwarancją, że Twój dom stanie dokładnie tam, gdzie został zaprojektowany.
Osie konstrukcyjne budynku: co to jest i jak zostaną oznaczone?
Osie konstrukcyjne to nic innego jak niewidzialne linie, które stanowią szkielet każdego budynku. Są to główne linie odniesienia, do których odnoszą się wszystkie wymiary i elementy konstrukcyjne. Wyznaczają one przebieg ścian nośnych, słupów czy belek. Geodeta wyznacza te osie w terenie z niezwykłą precyzją, a następnie oznacza je w sposób trwały. Najczęściej robi to za pomocą palików wbitych w ziemię, na których zaznacza się dokładny punkt przecięcia osi. Te punkty będą służyć ekipie budowlanej jako podstawowe odniesienie podczas wykonywania fundamentów i dalszych prac konstrukcyjnych.

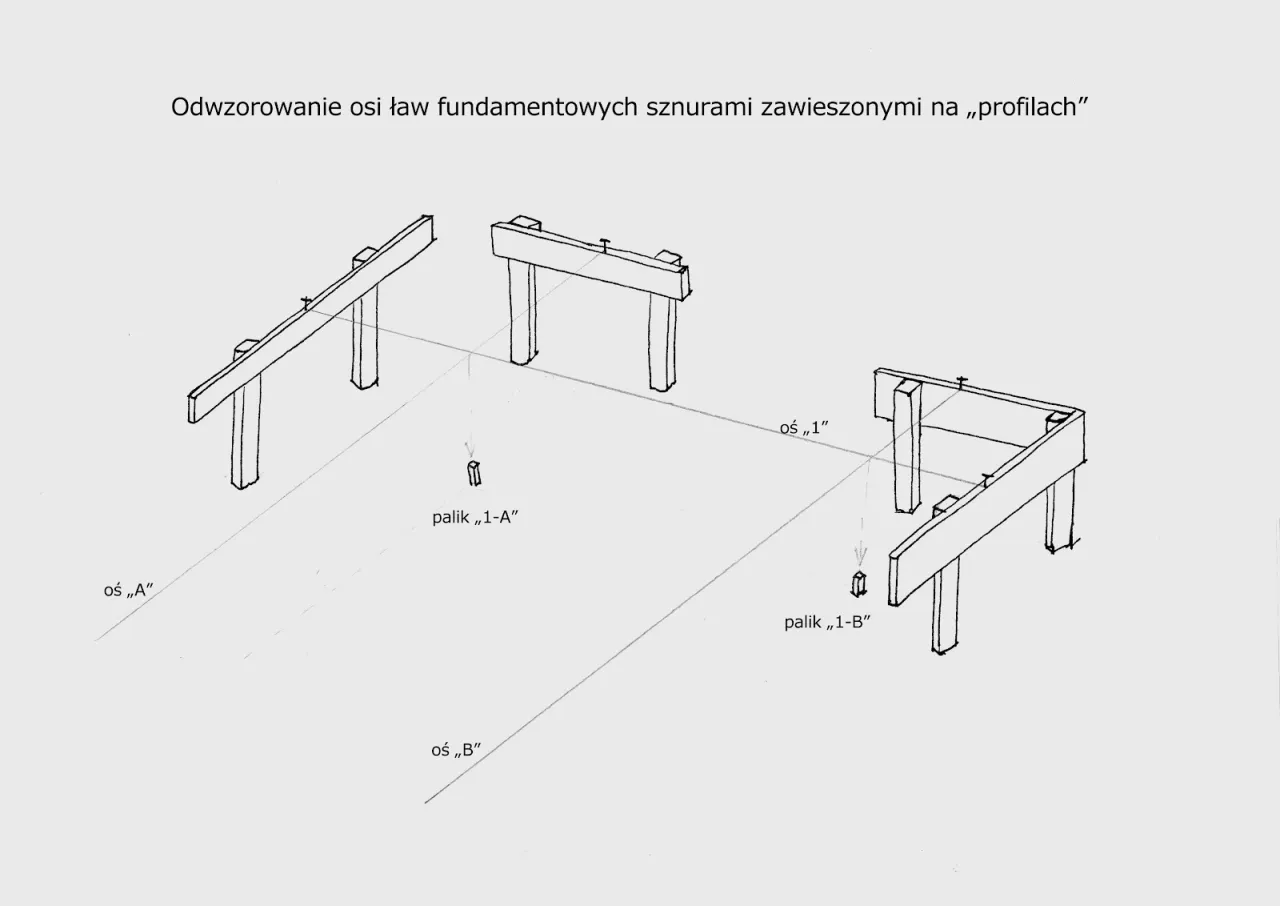

Ławy drutowe (ciesielskie) dlaczego ta prosta konstrukcja jest gwarancją dokładności?
Po wyznaczeniu osi, geodeta wraz z ekipą budowlaną (lub samodzielnie, jeśli tak ustalono) przystępuje do budowy tzw. ław drutowych, nazywanych również ławami ciesielskimi. Są to proste, drewniane konstrukcje, składające się z palików i poprzecznych desek, ustawiane w bezpiecznej odległości (zazwyczaj około 1-1,5 metra) od planowanego obrysu wykopu pod fundamenty. Na deskach tych ław geodeta precyzyjnie zaznacza przebieg osi budynku, często za pomocą nacięć lub gwoździ. Dzięki temu, nawet po wykonaniu wykopu, ekipa budowlana może w każdej chwili rozciągnąć sznurki lub druty między odpowiednimi punktami na ławach, odtwarzając dokładnie przebieg osi. To genialnie proste rozwiązanie gwarantuje niezmienną dokładność przez cały etap fundamentowania, eliminując ryzyko błędów wynikających z przypadkowego zniszczenia palików w wykopie. Alternatywą, choć mniej trwałą, jest tyczenie za pomocą samych palików wbitych bezpośrednio w ziemię.
Wyznaczanie "punktu zero": jak geodeta ustala kluczowy poziom dla całej budowy?
Oprócz wyznaczenia położenia budynku w poziomie, równie ważne jest ustalenie jego wysokości. Służy do tego tzw. "punkt zero", czyli reper wysokościowy. Jest to stały punkt odniesienia, najczęściej oznaczony na jakimś trwałym elemencie terenu (np. betonowym słupku, narożniku istniejącego budynku, czy specjalnie w tym celu wbitym paliku), którego wysokość jest precyzyjnie określona. Najczęściej punkt zero definiuje poziom posadzki parteru Twojego przyszłego domu. Od tego punktu geodeta wyznacza wszystkie inne rzędne wysokościowe na budowie poziom fundamentów, nadproży, stropów czy dachu. Jego precyzyjne ustalenie jest kluczowe dla prawidłowego wykonania wszystkich elementów wysokościowych budynku i uniknięcia problemów z niwelacją terenu czy spadkami.
Krok 3: Oficjalne potwierdzenie dokumentacja po tyczeniu
Po zakończeniu wszystkich prac terenowych, rola geodety nie kończy się. Musi on jeszcze sporządzić odpowiednią dokumentację, która potwierdza prawidłowe wykonanie tyczenia i jest niezbędna do dalszego prowadzenia budowy. To oficjalne potwierdzenie jest Twoim zabezpieczeniem i dowodem na to, że budowa rusza zgodnie z prawem i projektem.
Szkic z tyczenia: jak czytać ten dokument i co on dokładnie potwierdza?
Jednym z kluczowych dokumentów, które otrzymasz od geodety, jest szkic z tyczenia. To dokument graficzny i opisowy, który stanowi dowód wykonania czynności tyczenia. Na szkicu znajdziesz informacje o wytyczonych elementach przebiegu osi, położeniu ław drutowych, lokalizacji punktu zero. Zazwyczaj zawiera on również miary kontrolne, które pozwalają na szybką weryfikację poprawności wytyczenia. Zwróć uwagę na datę wykonania tyczenia, nazwisko i pieczęć geodety oraz numer jego uprawnień. Szkic ten powinien być zrozumiały i czytelny, a w razie wątpliwości nie wahaj się zapytać geodetę o wyjaśnienia.
Wpis do dziennika budowy: dlaczego jest to jeden z najważniejszych podpisów w całym procesie?
Oprócz szkicu, geodeta ma obowiązek dokonać wpisu do dziennika budowy. Jest to oficjalne potwierdzenie wykonania tyczenia obiektu budowlanego zgodnie z projektem budowlanym i obowiązującymi przepisami. Wpis ten zawiera datę tyczenia, dane geodety, numer jego uprawnień oraz stwierdzenie o zgodności wytyczenia z projektem. To niezwykle ważny dokument, ponieważ jest on kluczowym elementem sprawdzanym przez inspektora nadzoru budowlanego podczas kontroli i przy odbiorze budynku. Bez tego wpisu, Twoja budowa może napotkać na poważne problemy formalne, dlatego zawsze upewnij się, że geodeta dopełnił tego obowiązku.
Najczęstsze pułapki i błędy: jak świadomie nadzorować tyczenie
Jako inwestor, nie musisz być ekspertem geodezyjnym, ale świadome nadzorowanie procesu tyczenia może uchronić Cię przed wieloma problemami. Nawet najlepiej wykonane tyczenie może zostać zniweczone przez nieostrożność lub brak komunikacji. Pamiętaj, że to Twoja inwestycja, a Twoja czujność jest bezcenna.
Czy można sprawdzić poprawność wytyczenia? Praktyczne wskazówki dla inwestora
Oczywiście, że możesz i powinieneś sprawdzić poprawność wytyczenia! Oto kilka praktycznych wskazówek:
- Bądź obecny podczas tyczenia: To najlepszy sposób, aby na bieżąco zadawać pytania geodecie i kierownikowi budowy. Zobaczysz, jak pracują i co oznaczają poszczególne punkty.
- Zadawaj pytania: Nie bój się pytać, co oznaczają paliki, sznurki czy oznaczenia na ławach. Upewnij się, że rozumiesz, gdzie dokładnie będzie stał Twój dom.
- Sprawdź miary kontrolne: Jeśli geodeta poda Ci miary kontrolne (np. przekątne budynku), możesz je zmierzyć samodzielnie prostą miarką, aby upewnić się, że są zgodne.
- Porównaj z projektem: Weź ze sobą projekt zagospodarowania działki i wizualnie porównaj wytyczone linie z tym, co jest na rysunku. Czy odległości od granic działki wydają się być prawidłowe?
Niszczenie znaków geodezyjnych: jak chronić ławy drutowe i paliki przed zniszczeniem?
Jednym z najczęstszych problemów na budowie jest przypadkowe lub celowe zniszczenie znaków geodezyjnych ław drutowych, palików czy reperów. Może to prowadzić do konieczności ponownego tyczenia, co generuje dodatkowe koszty i opóźnienia. Aby tego uniknąć:
- Uczul ekipę budowlaną: Wyjaśnij wykonawcom, jak ważne są te znaki i poproś o szczególną ostrożność.
- Oznacz teren: Możesz dodatkowo oznaczyć strefę wokół ław drutowych, np. taśmą ostrzegawczą, aby była bardziej widoczna.
- Regularnie kontroluj: Odwiedzaj budowę i sprawdzaj, czy znaki geodezyjne są nienaruszone. W razie uszkodzenia, natychmiast zgłoś to kierownikowi budowy i geodecie.
Niewłaściwa komunikacja z wykonawcą: upewnij się, że wszyscy wiedzą, co oznaczają linie i punkty
Nawet perfekcyjnie wykonane tyczenie nie zda się na nic, jeśli ekipa budowlana nie będzie wiedziała, jak z niego korzystać. Niewłaściwa komunikacja to prosta droga do błędów. Upewnij się, że kierownik budowy i pracownicy dokładnie rozumieją, co oznaczają wytyczone linie i punkty. Czy sznurki wyznaczają osie, czy krawędzie ścian? Gdzie dokładnie jest punkt zero? Jasne instrukcje i regularne przypominanie o znaczeniu tych oznaczeń są kluczowe, aby uniknąć pomyłek w dalszych etapach budowy, zwłaszcza podczas wykonywania wykopów i szalowania fundamentów.
Przeczytaj również: Geodeta na budowie: Jak przygotować się do tyczenia? Lista dokumentów
Ile kosztuje wytyczenie budynku i od czego zależy cena usługi
Kwestia kosztów zawsze budzi wiele pytań. Cena za usługę tyczenia geodezyjnego budynku nie jest stała i może się różnić w zależności od wielu czynników. Warto mieć świadomość, co wpływa na ostateczną kwotę, aby móc odpowiednio zaplanować budżet i uniknąć niespodzianek.
Co wpływa na koszt pracy geodety: lokalizacja, skomplikowanie bryły i zakres prac
Na ostateczny koszt usługi tyczenia geodezyjnego wpływa kilka kluczowych czynników:
- Lokalizacja: Ceny usług geodezyjnych są zazwyczaj wyższe w dużych miastach i ich aglomeracjach niż na terenach wiejskich.
- Stopień skomplikowania bryły budynku: Im bardziej skomplikowana bryła budynku, tym więcej osi, narożników i punktów do wytyczenia. Prosty, prostokątny dom będzie tańszy w tyczeniu niż obiekt z licznymi wykuszami, załamaniami czy nieregularnymi kształtami.
- Zakres prac geodezyjnych: Standardowe tyczenie obejmuje osie i punkt zero. Jeśli jednak potrzebujesz dodatkowych punktów odniesienia, np. dla instalacji, cena może wzrosnąć.
- Renoma i doświadczenie firmy geodezyjnej: Bardziej doświadczeni i renomowani geodeci mogą mieć wyższe stawki, ale często idzie to w parze z większą pewnością i jakością usługi.
Średnie ceny za tyczenie domu w Polsce: na jaki wydatek się przygotować?
Bazując na danych z 2026 roku, orientacyjne koszty wytyczenia typowego domu jednorodzinnego w Polsce wahają się w przedziale od 1200 zł do ponad 2000 zł netto. Pamiętaj, że są to ceny orientacyjne i zawsze warto poprosić kilku geodetów o indywidualną wycenę. Nie zawsze najniższa cena jest najlepszym wyborem w przypadku tak kluczowego etapu budowy, jakim jest tyczenie, inwestycja w doświadczonego i rzetelnego geodetę naprawdę się opłaca, chroniąc Cię przed znacznie większymi kosztami wynikającymi z ewentualnych błędów.
