Tyczenie budynku to nic innego jak precyzyjne przeniesienie projektu architektonicznego z papieru na grunt. To kluczowy, wręcz fundamentalny etap każdej budowy, który zapewnia, że Twój wymarzony dom stanie dokładnie tam, gdzie powinien, i będzie zgodny z zatwierdzonym projektem. W tym artykule, jako Bruno Kozłowski, podzielę się z Tobą kompleksową wiedzą i praktyczną listą dokumentów, które musisz przygotować dla geodety, aby proces tyczenia przebiegł sprawnie i bez niepotrzebnych komplikacji.
Tyczenie budynku: Kluczowe dokumenty i etapy współpracy z geodetą
- Geodeta potrzebuje aktualnej mapy do celów projektowych, projektu zagospodarowania działki oraz ostatecznego pozwolenia na budowę.
- Proces tyczenia obejmuje analizę dokumentów, zgłoszenie pracy, wyznaczenie osi budynku w terenie oraz wpis do dziennika budowy.
- Kluczowe jest zapewnienie geodecie swobodnego dostępu do działki i jej odpowiednie przygotowanie.
- Koszt usługi tyczenia budynku jednorodzinnego waha się od 1200 zł do 2500 zł.
- Błędy, takie jak nieaktualna mapa czy brak przygotowania terenu, mogą prowadzić do opóźnień i dodatkowych kosztów.
- Praca geodety jest podstawą dla kierownika budowy i dalszych etapów, w tym inwentaryzacji powykonawczej.
Geodeta na budowie: Twój pierwszy krok do solidnych fundamentów
Z mojego doświadczenia wynika, że wielu inwestorów nie docenia roli geodety na początkowym etapie budowy. Tymczasem jego praca jest absolutnie fundamentalna. To właśnie geodeta, jako pierwszy specjalista na placu budowy, dba o to, aby Twój budynek został usytuowany zgodnie z prawem i projektem. Bez jego precyzyjnych pomiarów i wytyczeń, wszelkie dalsze prace byłyby obarczone ryzykiem błędów, które w przyszłości mogłyby skutkować poważnymi problemami.
Rola geodety w procesie budowlanym i czym dokładnie jest tyczenie budynku
Tyczenie budynku, z perspektywy geodezji budowlanej, to nic innego jak przeniesienie geometrycznych elementów projektu budowlanego z płaszczyzny (mapy, rysunku) na grunt w rzeczywistym terenie. Geodeta wyznacza na działce główne osie konstrukcyjne budynku, jego narożniki oraz, jeśli to konieczne, punkty wysokościowe. Jest to proces ściśle regulowany przez Prawo budowlane oraz Prawo geodezyjne i kartograficzne, co gwarantuje jego poprawność i legalność. Celem jest zapewnienie prawidłowego usytuowania obiektu, zarówno w planie (odległości od granic, innych obiektów), jak i w pionie (wysokość posadowienia).
Kiedy jest najlepszy moment, by umówić się z geodetą?
Optymalny moment na kontakt z geodetą to czas po uzyskaniu ostatecznego pozwolenia na budowę, ale jeszcze przed rozpoczęciem jakichkolwiek prac ziemnych. Dlaczego to takie ważne? Ponieważ bez tego pozwolenia geodeta nie może legalnie rozpocząć tyczenia. Decyzja o pozwoleniu na budowę formalnie zatwierdza projekt, w tym projekt zagospodarowania działki, który jest podstawą do pracy geodety. Im szybciej umówisz się na tyczenie, tym sprawniej rozpoczniesz właściwe prace budowlane.
Konsekwencje pominięcia lub błędnego wytyczenia czego chcesz uniknąć?
Pominięcie tyczenia lub jego błędne wykonanie to prosta droga do poważnych problemów i kosztownych konsekwencji. Z mojego doświadczenia wiem, że ryzyka są ogromne. Możesz narazić się na niezgodność z projektem budowlanym, co w skrajnych przypadkach może oznaczać konieczność rozbiórki części lub nawet całości budynku. To z kolei generuje ogromne kary finansowe, opóźnienia w budowie, a także problemy z odbiorem obiektu przez nadzór budowlany. Pamiętaj, że każdy błąd na tym etapie to lawina kolejnych, które mogą Cię drogo kosztować.
Przygotuj się na tyczenie: Lista dokumentów dla geodety
Przygotowanie kompletu niezbędnych dokumentów to klucz do sprawnego przebiegu tyczenia i leży po stronie inwestora. Im lepiej się przygotujesz, tym szybciej i efektywniej geodeta będzie mógł wykonać swoją pracę. Oto lista tego, co będzie mu potrzebne:
Dokument nr 1: Mapa do celów projektowych fundament wszystkich działań

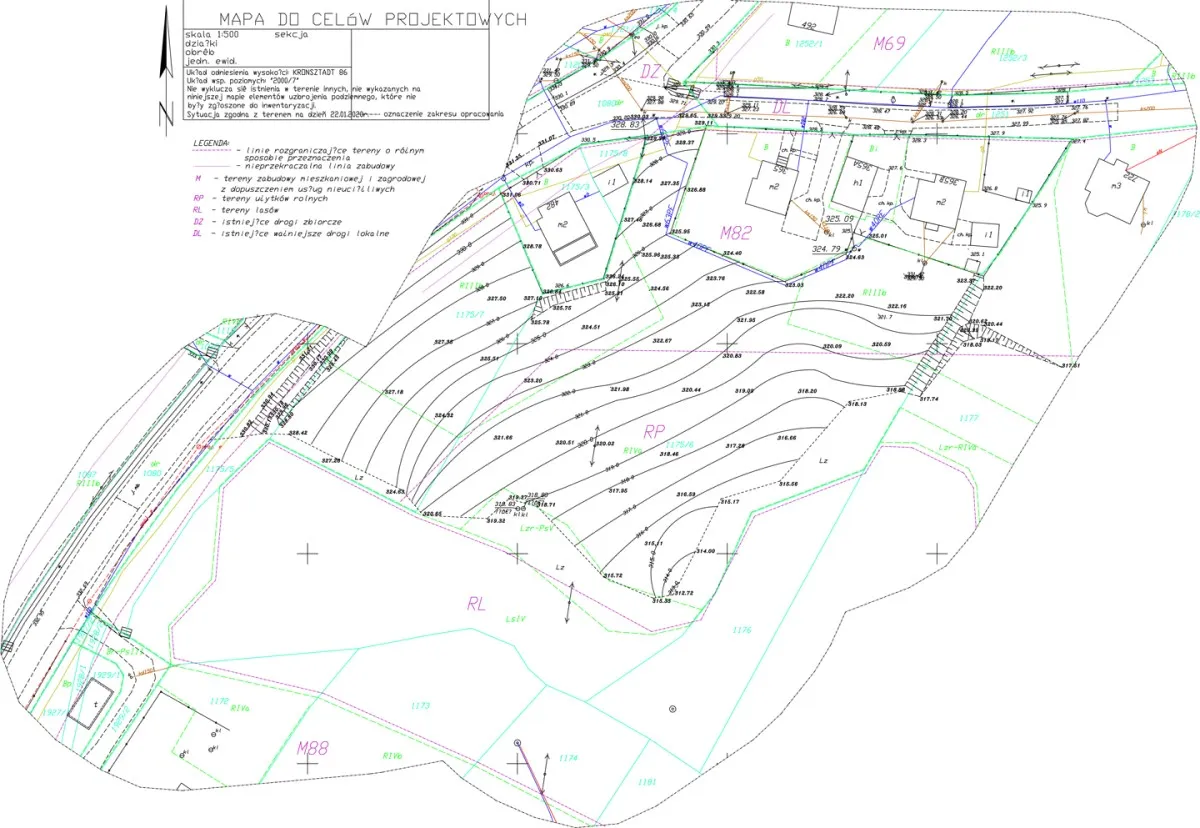

Mapa do celów projektowych (MDCP) to absolutna podstawa dla pracy geodety. To na niej widnieje aktualny stan zagospodarowania terenu, uzbrojenie podziemne i nadziemne, a także granice działki. Pamiętaj, że MDCP powinna być aktualna przyjmuje się, że nie starsza niż 6-12 miesięcy, w zależności od tego, czy w terenie nastąpiły jakieś zmiany. Musi być również opatrzona klauzulą urzędową, potwierdzającą jej ważność i przeznaczenie. Bez aktualnej i prawidłowo sporządzonej mapy geodeta nie jest w stanie precyzyjnie wytyczyć budynku.Dokument nr 2: Projekt zagospodarowania działki dokładna "instrukcja" dla geodety
Projekt zagospodarowania działki (będący częścią projektu budowlanego) to dla geodety swego rodzaju "instrukcja obsługi" Twojej działki. Zawiera on precyzyjne informacje o planowanym położeniu budynku, jego wymiarach, rzędnych, a także kluczowych odległościach od granic działki, innych obiektów oraz istniejącej i projektowanej infrastruktury. To z tego dokumentu geodeta czerpie dane do obliczeń i wytyczeń w terenie.Dokument nr 3: Ostateczne pozwolenie na budowę zielone światło do startu
Ostateczna decyzja o pozwoleniu na budowę to dokument, który formalnie zatwierdza Twój projekt budowlany i daje Ci zielone światło do rozpoczęcia prac. Dla geodety jest to potwierdzenie, że może legalnie przystąpić do tyczenia w terenie. Bez tego dokumentu, nawet jeśli masz już mapę i projekt, geodeta nie powinien rozpoczynać prac, ponieważ byłoby to niezgodne z przepisami.Dodatkowe informacje, które mogą usprawnić pracę
- Numery działek sąsiednich: Mogą być pomocne w weryfikacji granic.
- Wskazanie znanych punktów granicznych: Jeśli znasz lokalizację słupków granicznych, pokaż je geodecie usprawni to jego pracę.
- Informacje o ewentualnych przeszkodach na działce: Wszelkie nietypowe elementy, które mogą utrudniać pomiary (np. duże drzewa, stare fundamenty), warto zgłosić z wyprzedzeniem.
Tyczenie budynku krok po kroku: Co dzieje się na działce i w biurze?
Zrozumienie całego procesu tyczenia pomoże Ci lepiej przygotować się i wiedzieć, czego oczekiwać. Praca geodety to nie tylko działania w terenie, ale także solidne przygotowania w biurze i skrupulatna finalizacja dokumentacji.
Etap przygotowawczy: Co geodeta robi w biurze, zanim pojawi się na Twojej działce?
Zanim geodeta pojawi się na Twojej działce z niwelatorem i GPS-em, wykonuje szereg prac kameralnych, czyli biurowych. To niezbędny etap, który gwarantuje precyzję i zgodność z projektem. Oto, co się dzieje:
- Analiza dostarczonych dokumentów: Geodeta dokładnie studiuje mapę do celów projektowych oraz projekt zagospodarowania działki, weryfikując wszystkie wymiary i odległości.
- Przygotowanie danych do tyczenia i obliczenie współrzędnych: Na podstawie projektu geodeta oblicza precyzyjne współrzędne charakterystycznych punktów budynku (np. narożników, punktów przecięcia osi), które następnie zostaną przeniesione na grunt.
- Zgłoszenie pracy geodezyjnej: Zgodnie z przepisami, geodeta ma obowiązek zgłosić planowaną pracę w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Jest to formalność, która legalizuje jego działania w terenie.
Dzień tyczenia: Jak przygotować działkę i czego się spodziewać na miejscu?

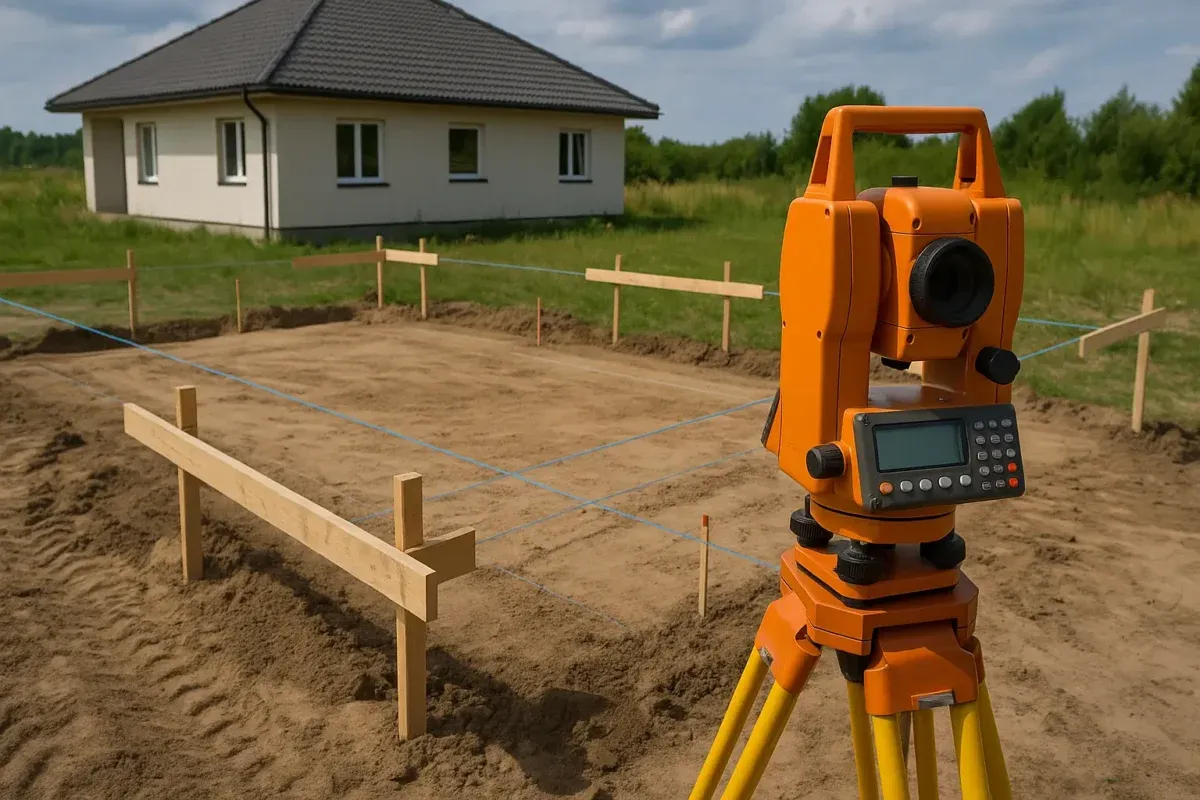

W dniu tyczenia Twoim zadaniem jest zapewnienie geodecie swobodnego dostępu do całej powierzchni działki. Oznacza to usunięcie wszelkich przeszkód, takich jak wysoka trawa, krzaki, składowane materiały budowlane czy gruz. Upewnij się, że geodeta będzie miał komfortowe warunki do pracy. Na miejscu geodeta, posługując się specjalistycznym sprzętem (tachimetrem, odbiornikiem GPS), będzie wykonywał pomiary i wyznaczał osie oraz punkty budynku zgodnie z wcześniej przygotowanymi danymi. Będzie stawiał paliki i montował ławy ciesielskie.
Ławy drutowe i osie budynku co oznaczają te tajemnicze znaki w terenie?

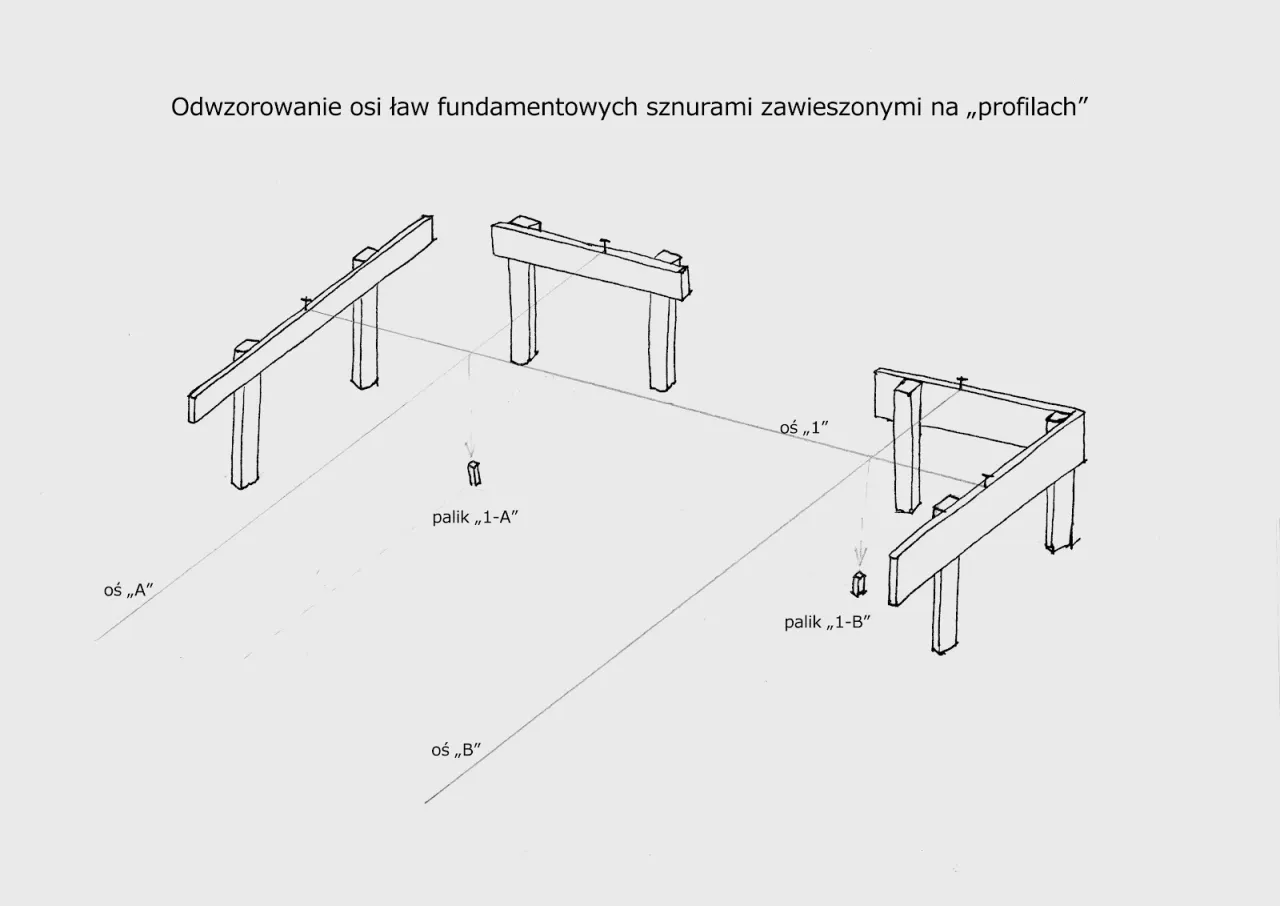

Podczas tyczenia geodeta stabilizuje w terenie punkty za pomocą drewnianych palików (szpilek) oraz tzw. ław ciesielskich (drutowych). Ławy ciesielskie to drewniane konstrukcje, zazwyczaj w kształcie litery "L", ustawione poza obrysem przyszłych wykopów pod fundamenty. Na nich geodeta zaznacza osie budynku za pomocą naciągniętych drutów lub żyłek. Ich kluczowa funkcja polega na tym, że umożliwiają one odtworzenie osi budynku nawet po wykonaniu wykopów pod fundamenty, co jest niezwykle ważne dla dalszych etapów budowy. To właśnie te druty stanowią "szkielet" dla ekipy budowlanej.
Kluczowy moment: Wpis do dziennika budowy jako oficjalne potwierdzenie
Po zakończeniu prac terenowych i sporządzeniu szkicu z tyczenia, geodeta dokonuje wpisu w dzienniku budowy. Jest to absolutnie kluczowy moment! Wpis ten jest formalnym potwierdzeniem wykonania tyczenia przez uprawnioną osobę i zawiera wszystkie niezbędne informacje o wytyczonym obiekcie. To zielone światło dla kierownika budowy do rozpoczęcia prac ziemnych. Bez tego wpisu, rozpoczęcie kopania fundamentów jest niezgodne z prawem i może skutkować poważnymi konsekwencjami.
Uniknij kosztownych błędów: Na co zwrócić uwagę przy tyczeniu?
Jako doświadczony praktyk, widziałem wiele sytuacji, w których drobne zaniedbania na etapie tyczenia prowadziły do poważnych problemów. Warto zwrócić uwagę na kilka kluczowych aspektów, aby uniknąć kosztownych błędów.
Nieaktualna mapa do celów projektowych dlaczego to kosztowny błąd?
Użycie nieaktualnej mapy do celów projektowych to jeden z najczęstszych i najbardziej kosztownych błędów. Jeśli w terenie zaszły zmiany (np. powstały nowe obiekty, zmieniło się uzbrojenie), a mapa tego nie odzwierciedla, tyczenie będzie błędne. Może to skutkować niezgodnością budynku z rzeczywistym stanem, kolizjami z istniejącą infrastrukturą, a w konsekwencji koniecznością powtórzenia prac geodezyjnych, co oznacza dodatkowe koszty i opóźnienia w całej budowie. Zawsze upewnij się, że Twoja MDCP jest świeża i odzwierciedla aktualny stan.
Brak przygotowania terenu jak nie opóźnić startu budowy?
Brak odpowiedniego przygotowania terenu przed przyjazdem geodety to kolejny czynnik, który może opóźnić start budowy. Jeśli geodeta napotka na wysoką trawę, krzaki, sterty gruzu czy inne przeszkody, jego praca zostanie utrudniona lub wręcz uniemożliwiona. W najlepszym wypadku zajmie mu to więcej czasu, co może przełożyć się na wyższy koszt usługi. W najgorszym będzie musiał przełożyć termin tyczenia, a to oznacza opóźnienie rozpoczęcia całej budowy. Zadbaj o to, aby działka była czysta i łatwo dostępna.
Niezrozumienie szkicu z tyczenia o co pytać geodetę po zakończonej pracy?
Po zakończeniu tyczenia geodeta sporządza szkic z tyczenia i dokonuje wpisu w dzienniku budowy. Nie bój się zadawać pytań! Upewnij się, że rozumiesz wszystkie oznaczenia na szkicu oraz znaczenie palików i ław ciesielskich w terenie. Zapytaj, jak należy je chronić przed zniszczeniem. Im lepiej zrozumiesz, co zostało wykonane, tym łatwiej będzie Ci współpracować z kierownikiem budowy i nadzorować dalsze prace. Dobry geodeta chętnie odpowie na Twoje pytania i rozwieje wszelkie wątpliwości.
Po tyczeniu: Jak wykorzystać pracę geodety w dalszych etapach budowy?
Praca geodety nie kończy się na tyczeniu. Jego działania stanowią fundament dla kolejnych etapów budowy i mają wpływ na cały proces. Warto wiedzieć, jak prawidłowo wykorzystać efekty jego pracy i jakie są Twoje dalsze obowiązki w kontekście geodezji.
Jak odczytywać oznaczenia geodezyjne i jak chronić je przed zniszczeniem?
Podczas tyczenia geodeta pozostawia w terenie szereg oznaczeń paliki, ławy ciesielskie, a czasem także specjalne punkty reperowe. Zrozumienie, co oznaczają (np. osie budynku, rzędne wysokościowe), jest kluczowe dla ekipy budowlanej. Twoim zadaniem, jako inwestora, jest zapewnienie ochrony tych oznaczeń przed przypadkowym zniszczeniem lub przesunięciem podczas prac budowlanych. Można to zrobić, np. poprzez ogrodzenie ław ciesielskich lub wyraźne oznaczenie terenu wokół palików. Pamiętaj, że zniszczenie tych punktów może wymagać ponownego wezwania geodety i generować dodatkowe koszty.
Przekazanie pałeczki: Rola kierownika budowy w wykorzystaniu wytyczonych osi
Wytyczone przez geodetę osie i punkty stanowią bezpośrednią podstawę dla prac ziemnych i fundamentowych. Po wpisie w dzienniku budowy, pałeczkę przejmuje kierownik budowy. To on odpowiada za prawidłowe wykorzystanie wytyczonych osi do wykonania wykopów, a następnie do wznoszenia fundamentów i ścian. Współpraca między geodetą a kierownikiem budowy jest nieoceniona. Upewnij się, że kierownik budowy ma dostęp do szkicu z tyczenia i w pełni rozumie wszystkie oznaczenia.
Przeczytaj również: Dekarz: Ile za m²? Poznaj aktualne stawki i uniknij pułapek!
Pamiętaj o inwentaryzacji powykonawczej kiedy ponownie będziesz potrzebować geodety?
Tyczenie to nie ostatni raz, kiedy będziesz potrzebować usług geodety. Po zakończeniu budowy, a przed oddaniem obiektu do użytkowania, czeka Cię kolejny kluczowy etap geodezyjny inwentaryzacja powykonawcza. Geodeta ponownie pojawi się na Twojej działce, aby wykonać pomiary "gotowego" budynku i wszystkich elementów zagospodarowania terenu (np. przyłączy, utwardzeń). Sporządzi mapę inwentaryzacji powykonawczej, która jest niezbędna do odbioru budynku i uzyskania pozwolenia na użytkowanie. Zatem pamiętaj, że geodeta będzie Ci towarzyszył od początku do niemal samego końca procesu budowlanego.
